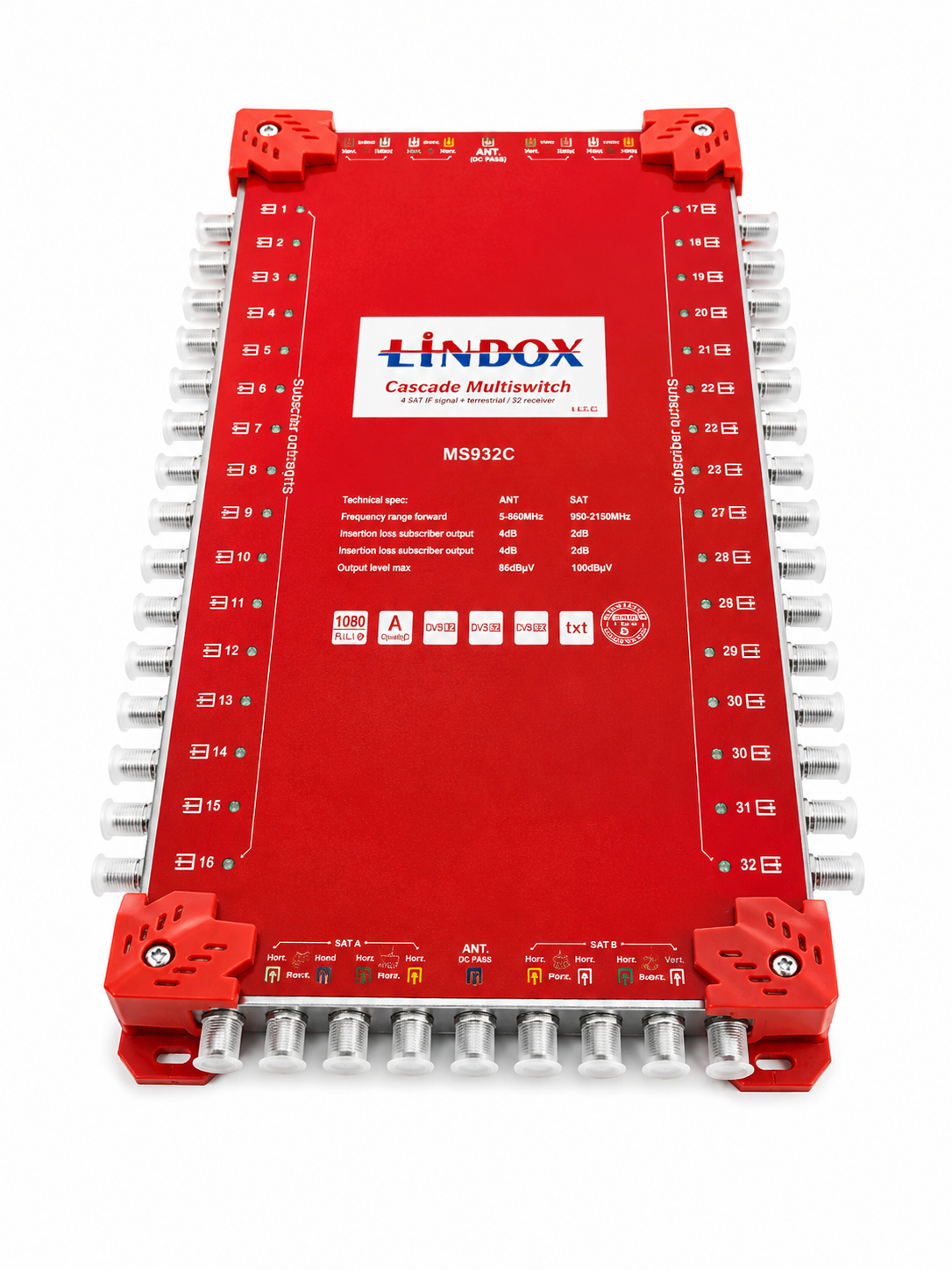

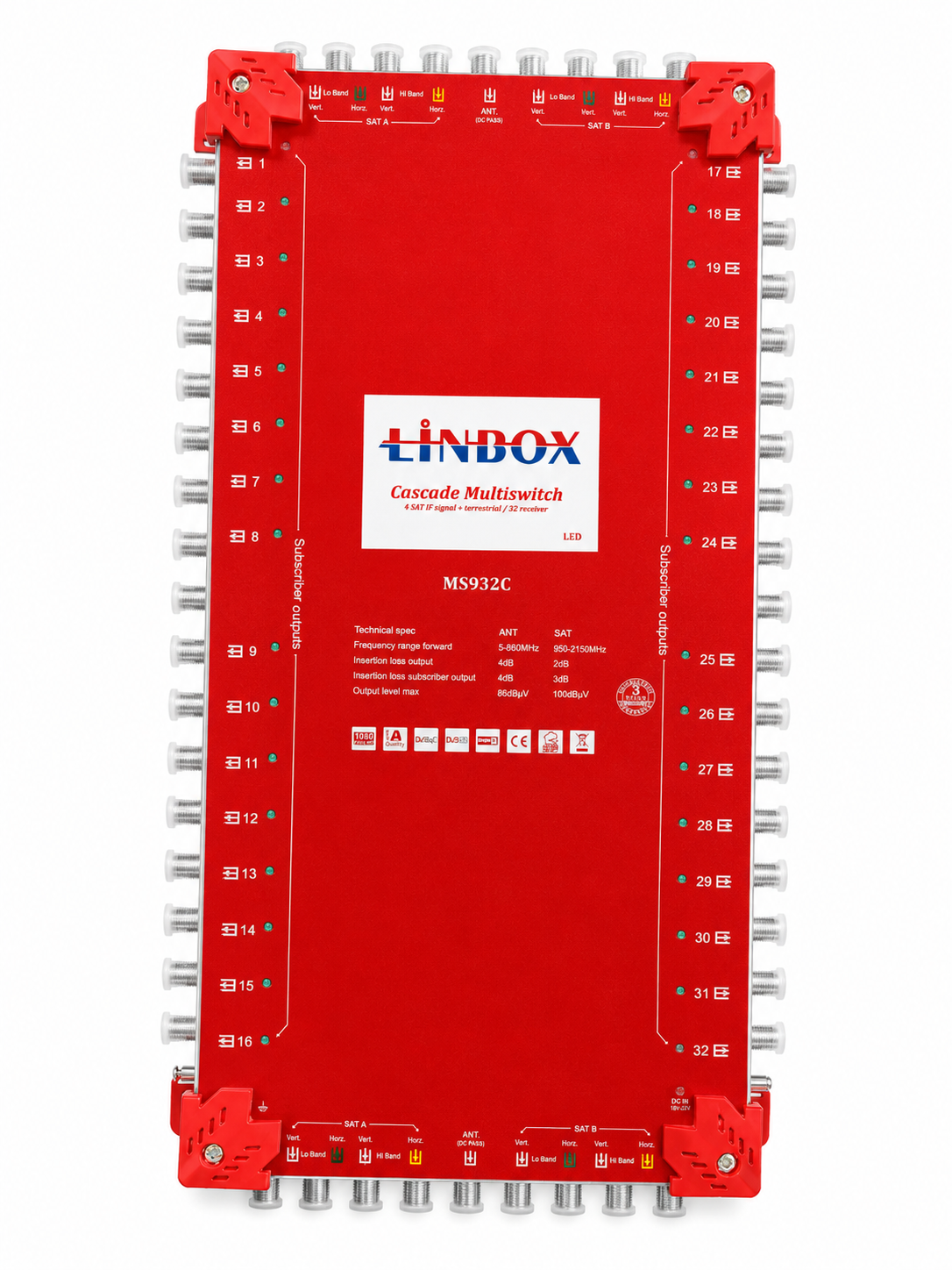

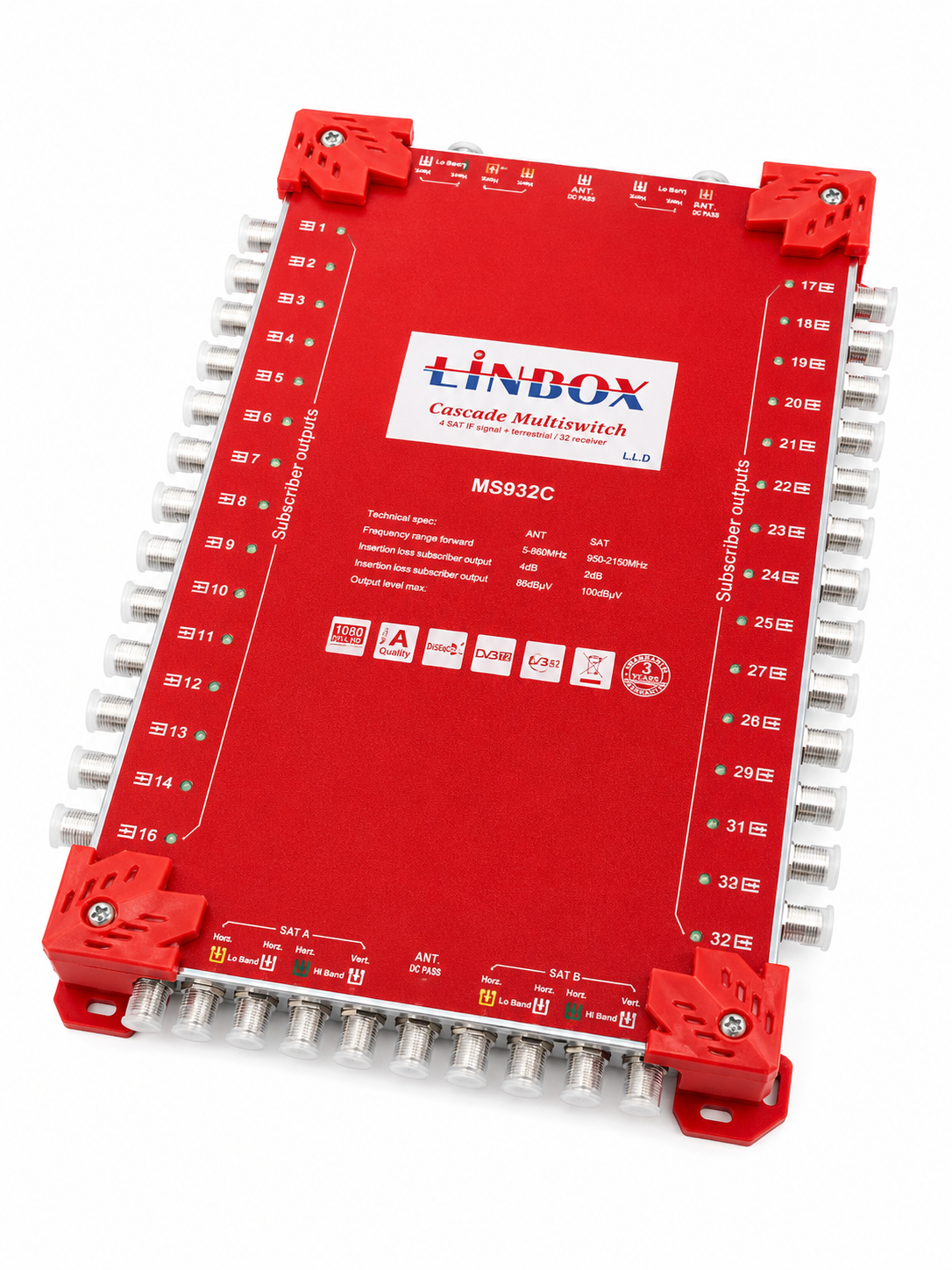

Multiswitch Linbox MS932C kaskadowy

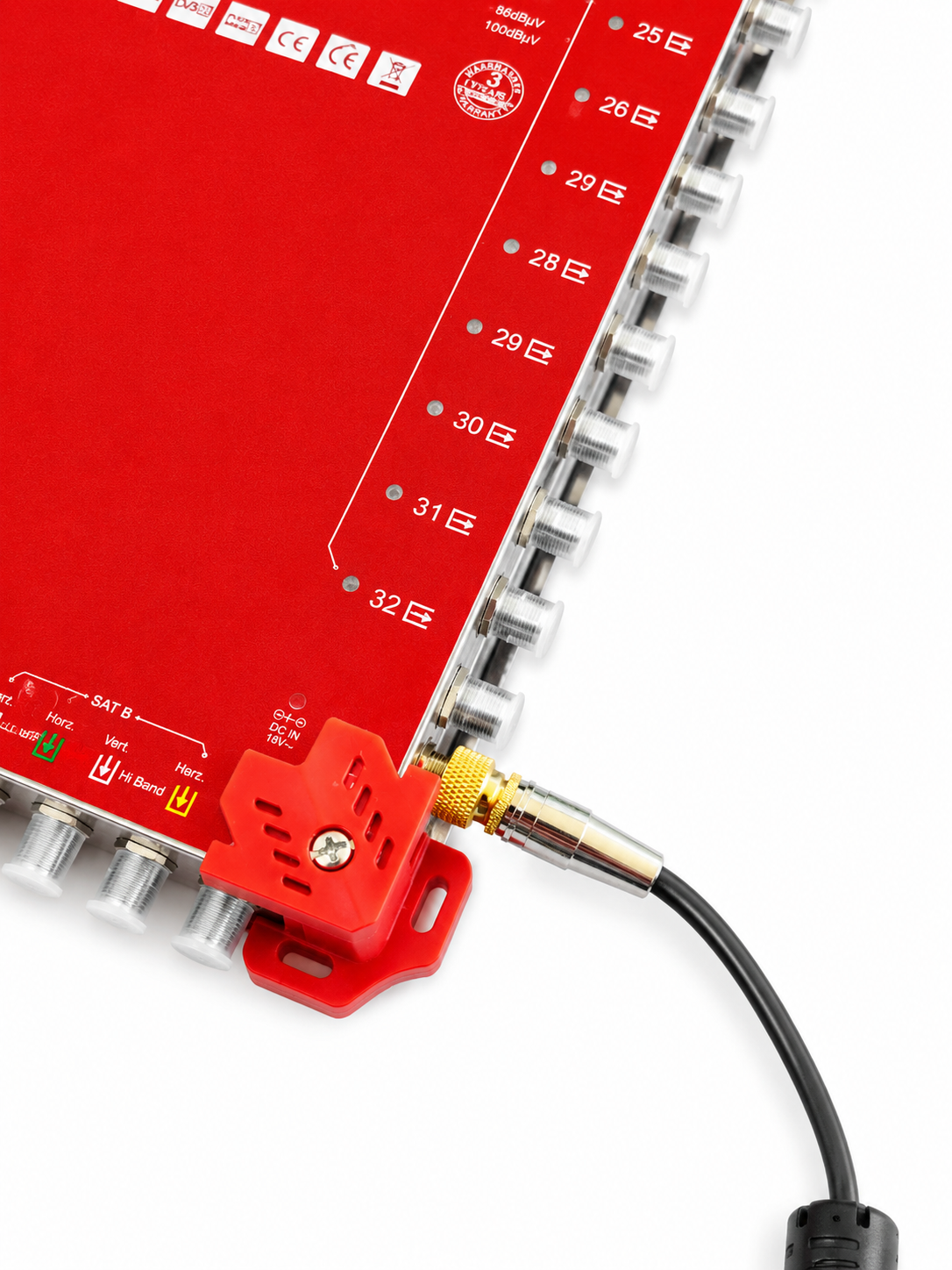

Multiswitch kaskadowy LINBOX MS932C 9/32 – 2 satelity + DVB-T/T2, 32 wyjścia

LINBOX MS932C to profesjonalny multiswitch kaskadowy 9/32 przeznaczony do rozbudowanych instalacji zbiorczych RTV/SAT. Urządzenie umożliwia dystrybucję sygnału z dwóch pozycji satelitarnych oraz anteny telewizji naziemnej do aż 32 niezależnych punktów abonenckich.

Model MS932C posiada 8 wejść SAT – po cztery tory dla każdego satelity – oraz 1 wejście sygnału naziemnego. Konstrukcja kaskadowa pozwala na dalszą rozbudowę instalacji poprzez łączenie kolejnych kompatybilnych multiswitchy.

Najważniejsze cechy LINBOX MS932C

• Multiswitch 9/32 – 9 wejść sygnałowych i aż 32 wyjścia abonenckie
• Wersja kaskadowa MS932C
• Obsługa 2 pozycji satelitarnych
• 8 wejść SAT – 4 dla SAT A oraz 4 dla SAT B
• 1 wejście ANT dla sygnału telewizji naziemnej
• 32 niezależne wyjścia abonenckie
• Możliwość budowy i rozbudowy instalacji kaskadowych
• Współpraca z 2 konwerterami typu QUATTRO
• Dystrybucja sygnału SAT oraz telewizji naziemnej
• Przystosowany do instalacji DVB-S/S2 oraz DVB-T/T2
• Złącza typu F
• Solidna metalowa konstrukcja
• Przeznaczony do większych instalacji zbiorczych RTV/SAT

32 niezależne wyjścia abonenckie

Największą zaletą modelu LINBOX MS932C jest możliwość obsługi aż 32 niezależnych linii abonenckich. Pozwala to wykorzystać jeden multiswitch w dużych instalacjach obejmujących wiele mieszkań, pokoi lub stanowisk odbiorczych.

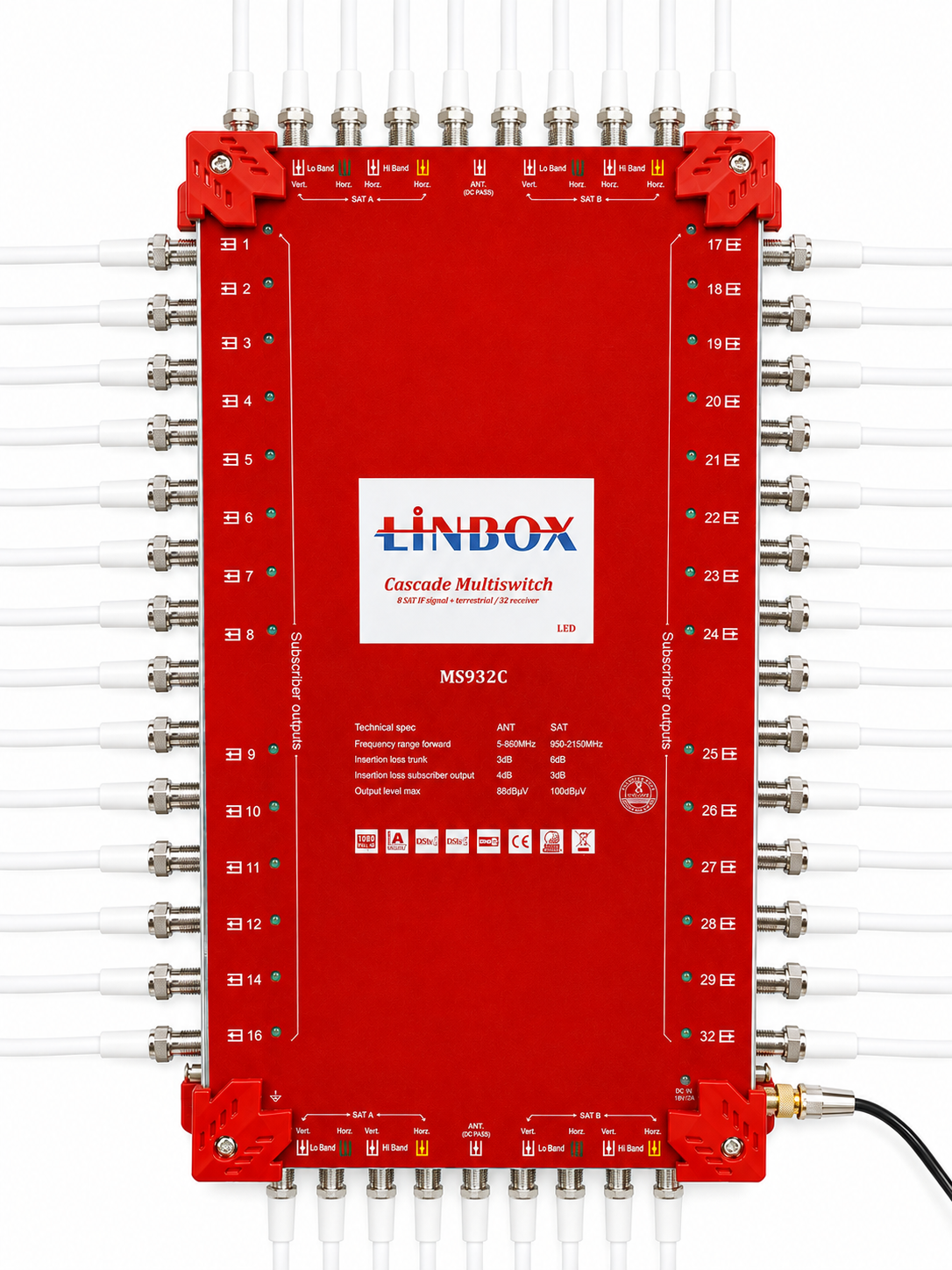

Każde wyjście abonenckie może zostać poprowadzone osobnym przewodem koncentrycznym do odpowiedniego gniazda RTV/SAT lub odbiornika. Dzięki temu poszczególni użytkownicy mogą niezależnie korzystać z dostępnych sygnałów satelitarnych.

Obsługa dwóch satelitów

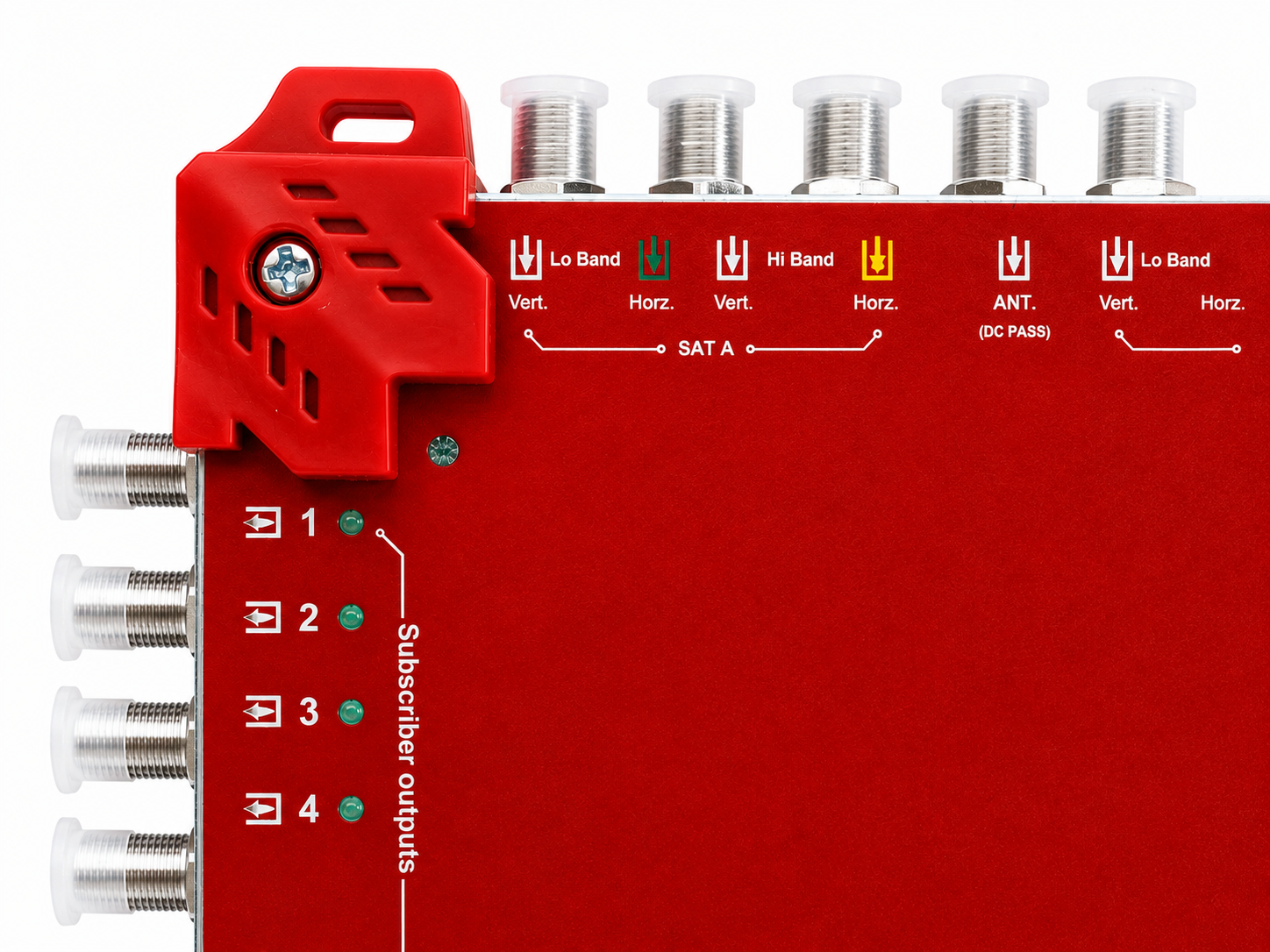

Multiswitch posiada 8 wejść satelitarnych podzielonych na dwa zestawy – SAT A oraz SAT B. Każda pozycja satelitarna wykorzystuje cztery tory sygnałowe:

• Low Band – Vertical (VL),
• Low Band – Horizontal (HL),
• High Band – Vertical (VH),
• High Band – Horizontal (HH).

Takie rozwiązanie pozwala zbudować instalację umożliwiającą dostęp do programów z dwóch różnych pozycji orbitalnych, np. popularnej konfiguracji Hot Bird + Astra.

Wejście telewizji naziemnej

Dziewiąte wejście przeznaczone jest dla sygnału telewizji naziemnej. Umożliwia ono wprowadzenie sygnału antenowego do instalacji multiswitchowej, dzięki czemu sygnał RTV oraz SAT może być rozprowadzany wspólną siecią przewodów koncentrycznych.

Wersja kaskadowa – możliwość rozbudowy instalacji

MS932C jest multiswitchem kaskadowym. W przeciwieństwie do wersji końcowej typu Stand Alone urządzenie posiada rozwiązanie umożliwiające przekazanie torów sygnałowych do kolejnego elementu instalacji.

Pozwala to budować większe systemy RTV/SAT obejmujące znacznie więcej niż 32 punkty odbiorcze. Jest to szczególnie przydatne w instalacjach zbiorczych, gdzie jeden multiswitch może obsługiwać określoną część budynku, a sygnał jest następnie przekazywany do kolejnych urządzeń.

Współpraca z konwerterami QUATTRO

Przy instalacji wykorzystującej dwa satelity multiswitch współpracuje z dwoma konwerterami QUATTRO. Każdy konwerter dostarcza cztery stałe kombinacje pasma i polaryzacji, które należy podłączyć do odpowiednio oznaczonych wejść urządzenia.

Uwaga: konwerter QUATTRO nie jest tym samym urządzeniem co konwerter QUAD. W klasycznej instalacji multiswitchowej wymagane są odpowiednio wyprowadzone tory VL, HL, VH oraz HH.

Specyfikacja techniczna

Marka	LINBOX
Model	MS932C
Typ	Multiswitch kaskadowy
Konfiguracja	9/32
Liczba obsługiwanych satelitów	2
Wejścia SAT	8 × SAT IF
Wejście anteny naziemnej	1 × ANT
Liczba wyjść abonenckich	32
Konwertery	2 × QUATTRO
Standard telewizji satelitarnej	DVB-S / DVB-S2
Telewizja naziemna	DVB-T / DVB-T2
Złącza	Typ F
Rodzaj instalacji	RTV/SAT, instalacja zbiorcza / kaskadowa

Gdzie sprawdzi się LINBOX MS932C?

• budynki wielorodzinne,
• bloki i kamienice,
• pensjonaty i hotele,
• akademiki i obiekty noclegowe,
• biurowce,
• duże domy jednorodzinne,
• zbiorcze instalacje RTV/SAT,
• instalacje wymagające dalszej rozbudowy w układzie kaskadowym.

LINBOX MS932C – rozwiązanie do dużych instalacji RTV/SAT

LINBOX MS932C 9/32 to rozwiązanie przeznaczone przede wszystkim dla instalatorów oraz użytkowników budujących większe systemy dystrybucji sygnału. Połączenie obsługi 2 satelitów, telewizji naziemnej oraz 32 wyjść abonenckich pozwala zastosować urządzenie w rozbudowanych instalacjach domowych i zbiorczych.

Dzięki kaskadowej konstrukcji system może być dalej rozbudowywany o kolejne kompatybilne elementy, co sprawia, że MS932C dobrze nadaje się do instalacji wymagających dużej liczby niezależnych punktów odbiorczych.

Ważne: prezentowany model to MS932C – wersja CASCADABLE (kaskadowa), a nie MS932E Stand Alone.
