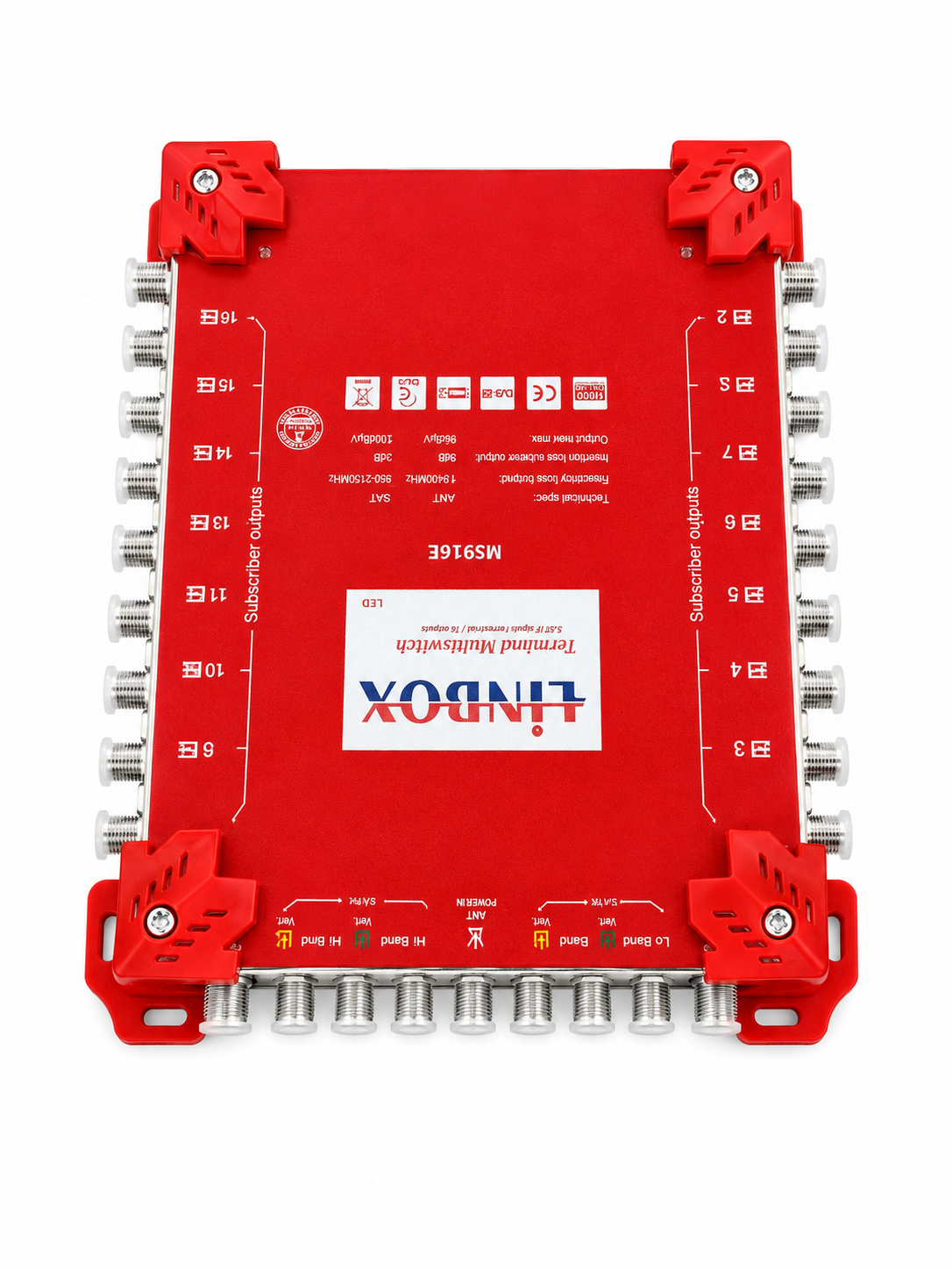

Multiswitch Linbox MS916E

Multiswitch LINBOX MS916E 9/16 – 2 satelity + TV naziemna, 16 wyjść

LINBOX MS916E to multiswitch końcowy 9/16 typu Stand Alone, przeznaczony do rozbudowanych instalacji RTV/SAT. Umożliwia dystrybucję sygnału z dwóch pozycji satelitarnych oraz anteny telewizji naziemnej do 16 niezależnych wyjść abonenckich.

Model posiada 8 wejść SAT – po cztery tory dla każdego satelity – oraz 1 wejście anteny naziemnej ANT. To praktyczne rozwiązanie do domów, pensjonatów, biur oraz zbiorczych instalacji antenowych wymagających obsługi większej liczby odbiorników.

Najważniejsze cechy LINBOX MS916E

• Multiswitch 9/16 – 9 wejść i 16 wyjść abonenckich
• Wersja końcowa Stand Alone – MS916E
• Obsługa 2 pozycji satelitarnych
• 8 wejść SAT – po 4 dla SAT A i SAT B
• 1 wejście ANT dla telewizji naziemnej
• 16 niezależnych wyjść abonenckich
• Współpraca z 2 konwerterami QUATTRO
• Dystrybucja sygnału telewizji satelitarnej i naziemnej
• Obsługa instalacji DVB-S / DVB-S2 oraz DVB-T / DVB-T2
• Złącza typu F
• Metalowa, solidna obudowa
• Przeznaczony do instalacji wewnętrznych RTV/SAT

16 niezależnych wyjść abonenckich

Multiswitch MS916E wyposażony jest w 16 wyjść, dzięki czemu może dostarczać sygnał do 16 niezależnych linii abonenckich. Każda linia może zostać poprowadzona przewodem koncentrycznym do gniazda RTV/SAT lub bezpośrednio do odbiornika.

Takie rozwiązanie pozwala użytkownikom niezależnie wybierać programy i transpondery dostępne w instalacji satelitarnej, bez konieczności stosowania osobnej anteny dla każdego odbiornika.

Obsługa dwóch pozycji satelitarnych

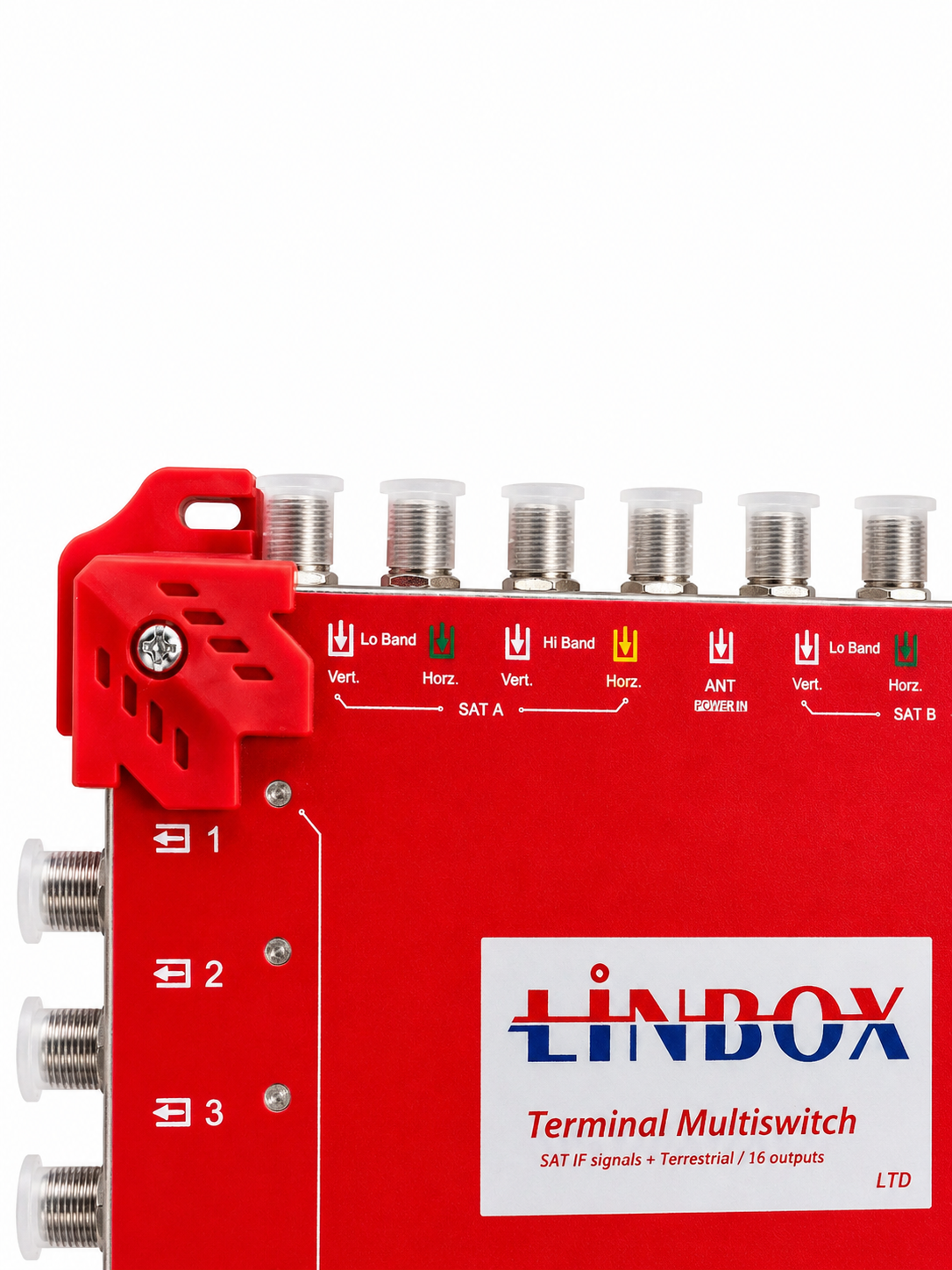

LINBOX MS916E posiada 8 wejść satelitarnych podzielonych na dwa zestawy: SAT A oraz SAT B. Dla każdego satelity wykorzystywane są cztery tory sygnału:

• Low Band – Vertical (VL),
• Low Band – Horizontal (HL),
• High Band – Vertical (VH),
• High Band – Horizontal (HH).

Pozwala to zbudować instalację odbierającą sygnał z dwóch różnych pozycji orbitalnych, np. popularnego zestawu Hot Bird + Astra.

Współpraca z konwerterami QUATTRO

Do standardowej instalacji z dwoma satelitami multiswitch współpracuje z dwoma konwerterami typu QUATTRO. Każdy konwerter dostarcza cztery stałe tory: VL, HL, VH i HH, które podłącza się do odpowiednio oznaczonych wejść SAT A lub SAT B.

Ważne: konwertera QUATTRO nie należy mylić z konwerterem QUAD. QUATTRO posiada cztery wyjścia o określonych pasmach i polaryzacjach i jest przeznaczony właśnie do współpracy z multiswitchami.

Telewizja naziemna w tej samej instalacji

Dodatkowe wejście ANT umożliwia wprowadzenie do systemu sygnału z anteny telewizji naziemnej. Dzięki temu instalacja może rozprowadzać zarówno sygnały satelitarne, jak i sygnał DVB-T/T2 przy wykorzystaniu wspólnego okablowania koncentrycznego.

Wersja końcowa Stand Alone

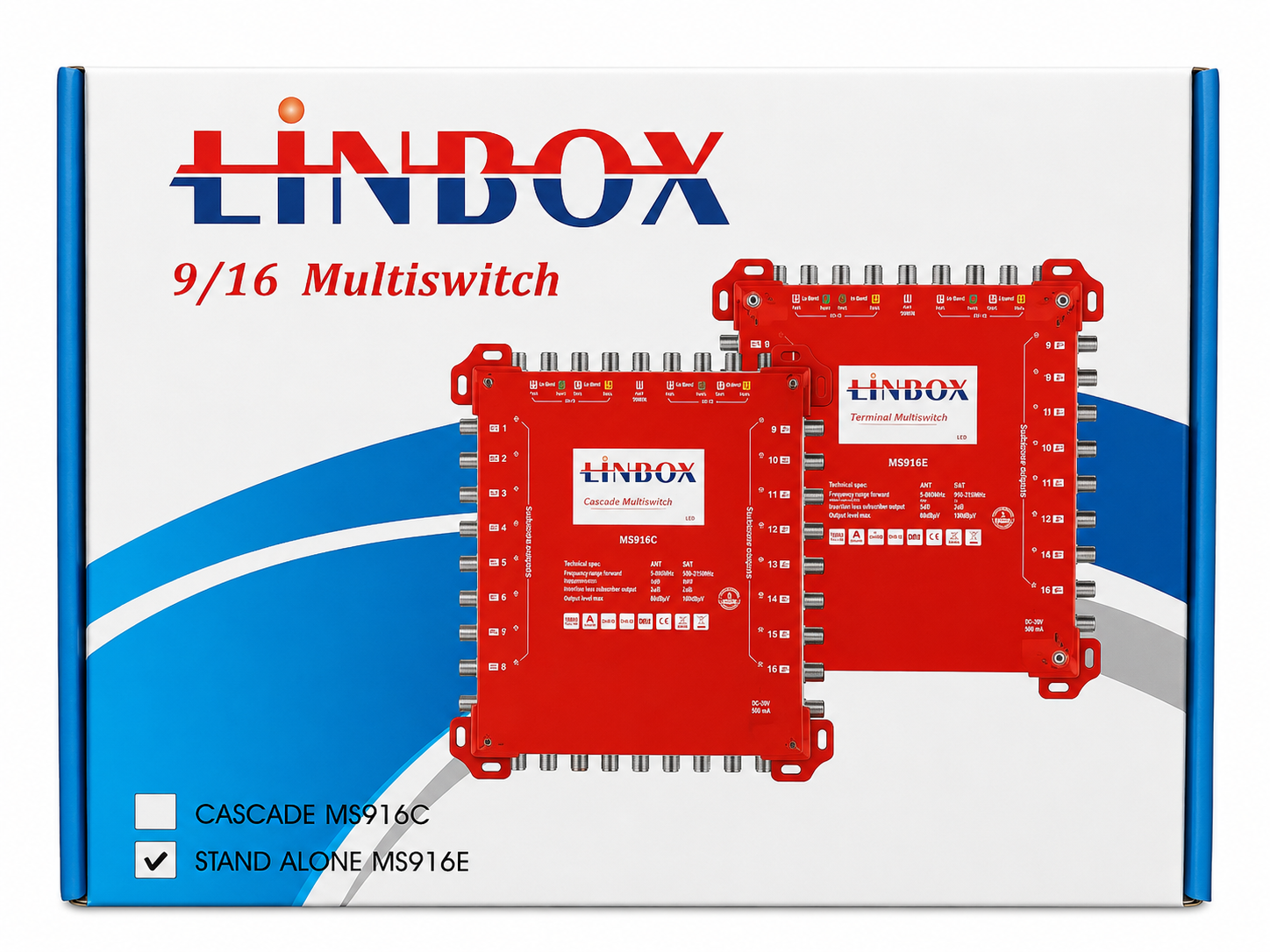

Model MS916E jest wersją Terminal Multiswitch / Stand Alone. Jest przeznaczony do pracy jako końcowy element instalacji i różni się pod tym względem od kaskadowego modelu MS916C.

Jeżeli instalacja nie wymaga dalszego przekazywania dziewięciu magistral sygnałowych do kolejnego multiswitcha, wersja MS916E stanowi odpowiedni wybór.

Specyfikacja techniczna

Marka	LINBOX
Model	MS916E
Typ	Multiswitch końcowy / Stand Alone
Konfiguracja	9/16
Liczba obsługiwanych satelitów	2
Wejścia SAT	8 × SAT IF
Wejście naziemne	1 × ANT
Wyjścia abonenckie	16
Pasmo ANT	5–860 MHz
Pasmo SAT	950–2150 MHz
Tłumienie wyjścia abonenckiego ANT	5 dB
Tłumienie wyjścia abonenckiego SAT	2 dB
Maks. poziom wyjściowy ANT	96 dBµV
Maks. poziom wyjściowy SAT	100 dBµV
Konwertery	2 × QUATTRO
Złącza	Typ F

Zastosowanie

Multiswitch LINBOX MS916E może być stosowany między innymi w domach jednorodzinnych, większych mieszkaniach, pensjonatach, hotelach, biurach oraz niewielkich i średnich instalacjach zbiorczych RTV/SAT.

LINBOX MS916E – 2 satelity i 16 punktów odbiorczych

LINBOX MS916E 9/16 łączy możliwość odbioru dwóch pozycji satelitarnych, sygnału telewizji naziemnej oraz obsługi aż 16 niezależnych wyjść abonenckich. Jest to rozwiązanie przeznaczone do instalacji, w których wymagane jest centralne i uporządkowane rozprowadzenie sygnału RTV/SAT do wielu pomieszczeń.

Uwaga: oferowany model to MS916E – wersja końcowa Stand Alone. Nie należy go mylić z kaskadowym modelem MS916C.
