Multiswitch Linbox MS908E

Multiswitch LINBOX MS908E 9/8 – 2 satelity + DVB-T/T2, 8 wyjść, zasilacz

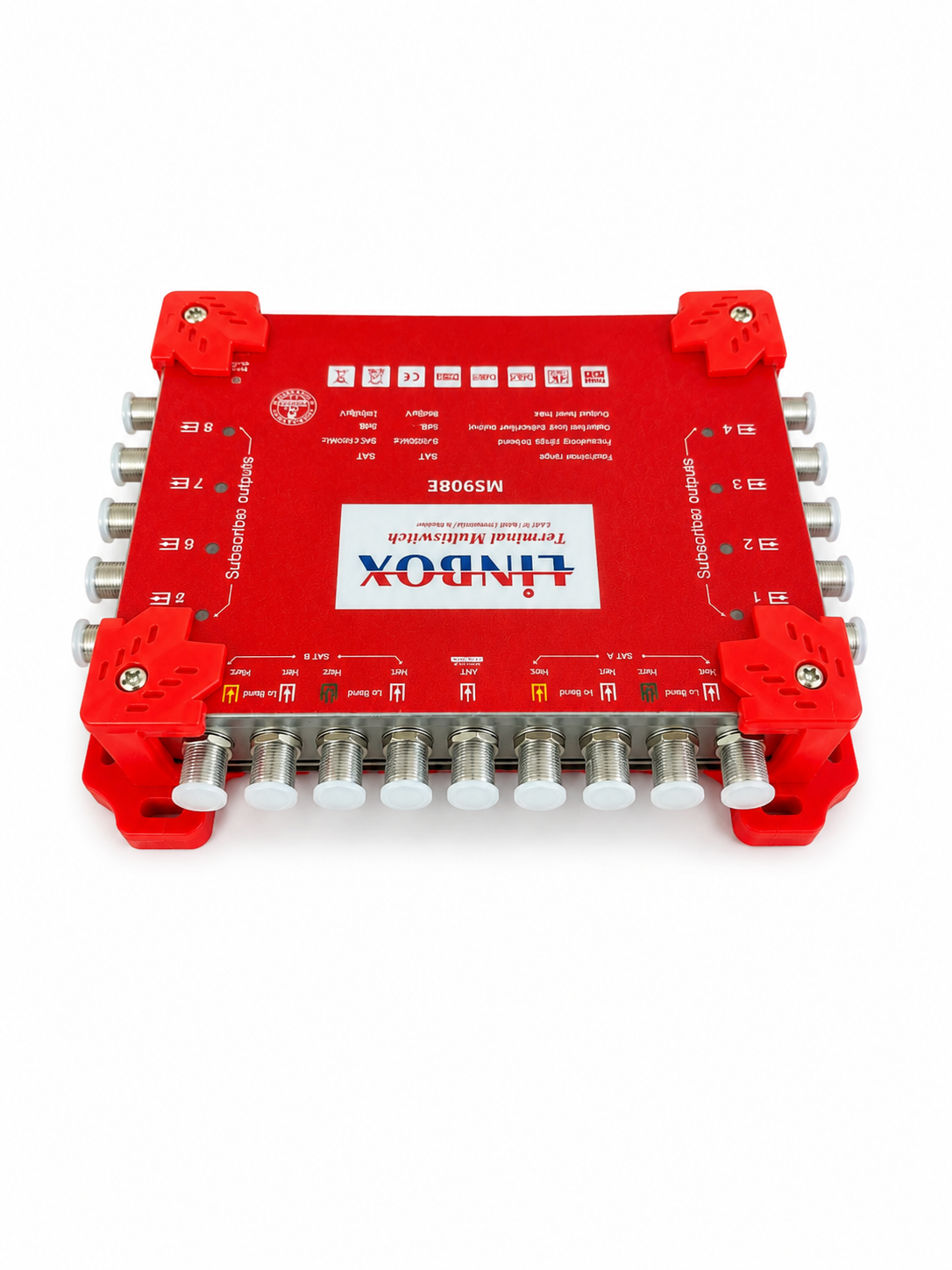

LINBOX MS908E to multiswitch końcowy 9/8 przeznaczony do rozbudowanych instalacji RTV/SAT. Umożliwia dystrybucję sygnału z dwóch niezależnych pozycji satelitarnych oraz anteny telewizji naziemnej do maksymalnie 8 niezależnych punktów abonenckich.

Urządzenie posiada 8 wejść SAT – po cztery dla każdego satelity – oraz 1 wejście anteny naziemnej ANT. Dzięki temu do każdego z ośmiu wyjść można doprowadzić pełny zestaw sygnałów RTV/SAT jednym przewodem koncentrycznym.

Najważniejsze cechy

• Multiswitch 9/8 – 9 wejść i 8 wyjść abonenckich
• Obsługa 2 niezależnych satelitów
• 8 wejść SAT – po 4 dla SAT A i SAT B
• 1 wejście ANT dla telewizji naziemnej
• 8 niezależnych wyjść abonenckich
• Współpraca z 2 konwerterami QUATTRO
• Zakres SAT: 950–2150 MHz
• Zakres ANT: 5–860 MHz
• Obsługa standardów DVB-S2 i DVB-T2
• Obsługa sygnału Full HD 1080p
• Obsługa sterowania DiSEqC
• Zasilanie zewnętrzne 20V DC
• Solidna metalowa obudowa
• Uchwyty montażowe w narożnikach obudowy

Dwa satelity w jednej instalacji

Model MS908E został zaprojektowany z myślą o instalacjach, w których użytkownik chce korzystać z sygnału z dwóch różnych satelitów. Multiswitch posiada dwa kompletne zestawy wejść satelitarnych:

• SAT A: Low Band V, Low Band H, High Band V, High Band H
• SAT B: Low Band V, Low Band H, High Band V, High Band H

Do każdego zestawu należy podłączyć osobny konwerter typu QUATTRO. Dzięki temu każdy z ośmiu odbiorników może korzystać z wybranego satelity zgodnie z konfiguracją tunera.

8 niezależnych wyjść abonenckich

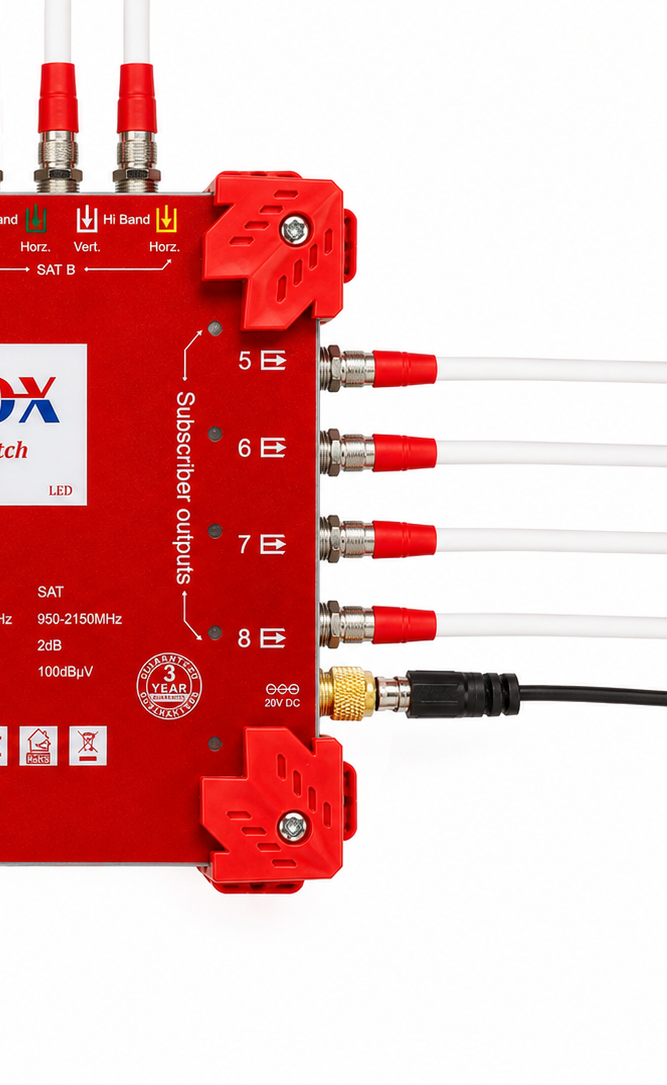

Multiswitch wyposażony jest w 8 wyjść Subscriber Outputs, co pozwala doprowadzić sygnał do ośmiu niezależnych punktów odbiorczych. Każde wyjście może zostać poprowadzone oddzielnym przewodem do gniazda RTV/SAT, tunera lub kompatybilnego dekodera.

Rozwiązanie sprawdzi się w domach jednorodzinnych, budynkach wielorodzinnych, pensjonatach, biurach oraz innych obiektach, w których wymagany jest dostęp do dwóch pozycji satelitarnych w wielu pomieszczeniach.

Telewizja naziemna DVB-T/T2

Oprócz ośmiu wejść satelitarnych LINBOX MS908E posiada także wejście ANT przeznaczone do sygnału telewizji naziemnej. Pozwala to połączyć sygnał DVB-T/T2 z sygnałem SAT i rozprowadzić go jednym przewodem koncentrycznym do każdego punktu abonenckiego.

Współpraca z konwerterami QUATTRO

Do prawidłowej pracy instalacji należy zastosować dwa konwertery QUATTRO – po jednym dla każdej pozycji satelitarnej. Każdy z nich posiada cztery dedykowane wyjścia odpowiadające konkretnemu pasmu i polaryzacji.

Przewody należy podłączyć do multiswitcha zgodnie z oznaczeniami:

• VL – pasmo dolne, polaryzacja pionowa,
• HL – pasmo dolne, polaryzacja pozioma,
• VH – pasmo górne, polaryzacja pionowa,
• HH – pasmo górne, polaryzacja pozioma.

Ważne: konwerter QUATTRO nie jest tym samym co QUAD. Do multiswitcha należy stosować odpowiednie konwertery QUATTRO z czterema stałymi torami sygnałowymi.

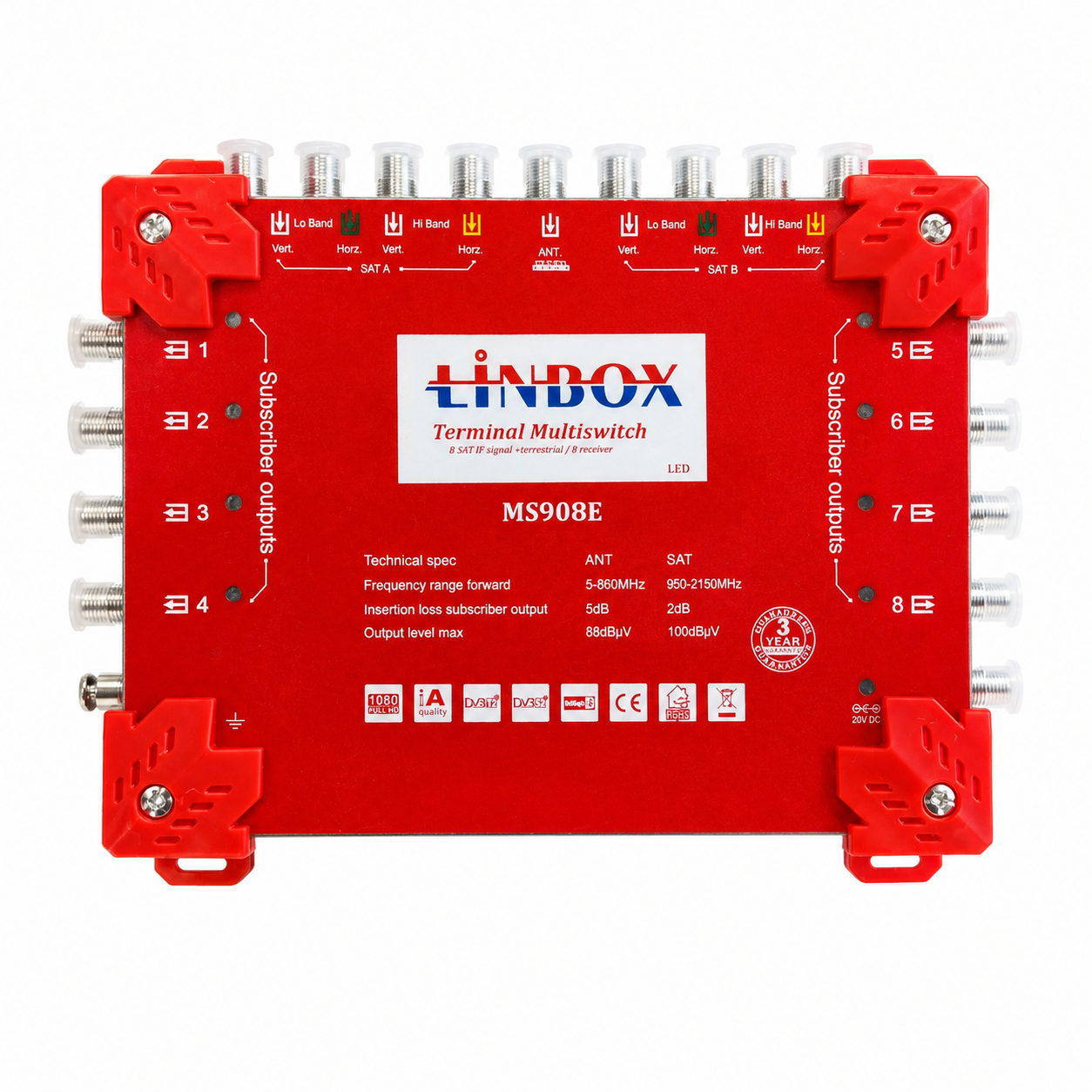

Specyfikacja techniczna

Marka	LINBOX
Model	MS908E
Typ	Multiswitch końcowy
Konfiguracja	9/8
Liczba obsługiwanych satelitów	2
Wejścia SAT	8 × SAT IF
Wejście naziemne	1 × ANT
Wyjścia abonenckie	8
Zakres częstotliwości ANT	5–860 MHz
Zakres częstotliwości SAT	950–2150 MHz
Strata wtrąceniowa ANT	5 dB
Strata wtrąceniowa SAT	2 dB
Maksymalny poziom wyjściowy ANT	88 dBµV
Maksymalny poziom wyjściowy SAT	100 dBµV
Standard SAT	DVB-S / DVB-S2
Telewizja naziemna	DVB-T / DVB-T2
Sterowanie	DiSEqC
Zasilanie	20V DC
Złącza	Typ F

Zasilacz w zestawie

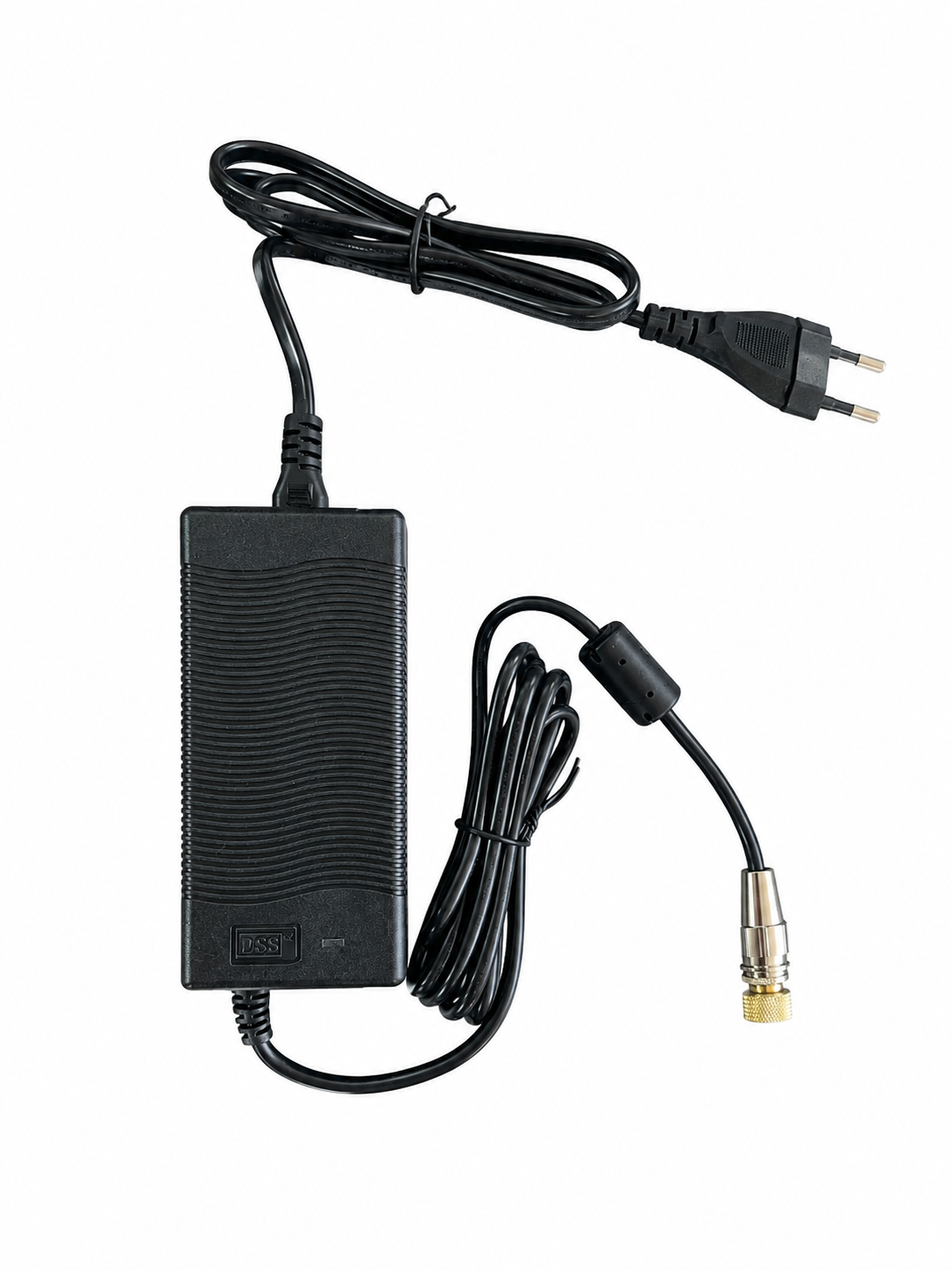

Multiswitch LINBOX MS908E zasilany jest zewnętrznym zasilaczem 20V DC. Zapewnia on właściwe zasilanie urządzenia oraz współpracujących elementów instalacji satelitarnej.

Zastosowanie

• domowe instalacje RTV/SAT,
• instalacje z odbiorem z dwóch satelitów,
• instalacje Multiroom,
• domy jednorodzinne i wielorodzinne,
• pensjonaty i małe obiekty noclegowe,
• biura i obiekty użytkowe,
• instalacje wymagające do 8 niezależnych punktów odbiorczych.

LINBOX MS908E – dwa satelity i telewizja naziemna dla 8 odbiorników

LINBOX MS908E 9/8 to praktyczne rozwiązanie dla rozbudowanych instalacji, w których wymagany jest jednoczesny dostęp do dwóch pozycji satelitarnych oraz telewizji naziemnej. Osiem niezależnych wyjść pozwala stworzyć wygodną i uporządkowaną sieć RTV/SAT w całym budynku.

Uwaga instalacyjna: do pełnego wykorzystania multiswitcha potrzebne są 2 konwertery QUATTRO. Każdy z ośmiu przewodów SAT należy podłączyć do odpowiednio oznaczonego wejścia SAT A lub SAT B.
