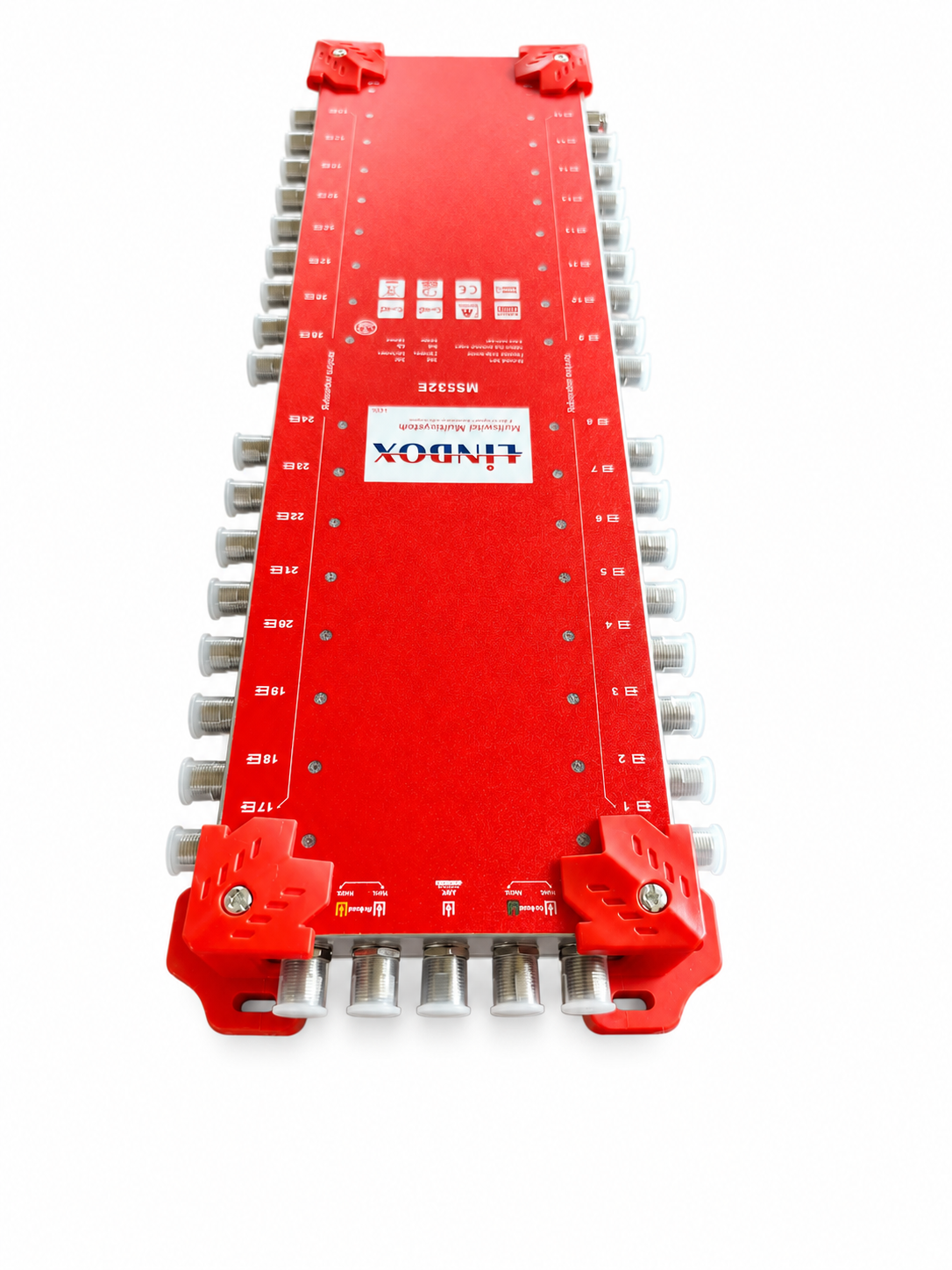

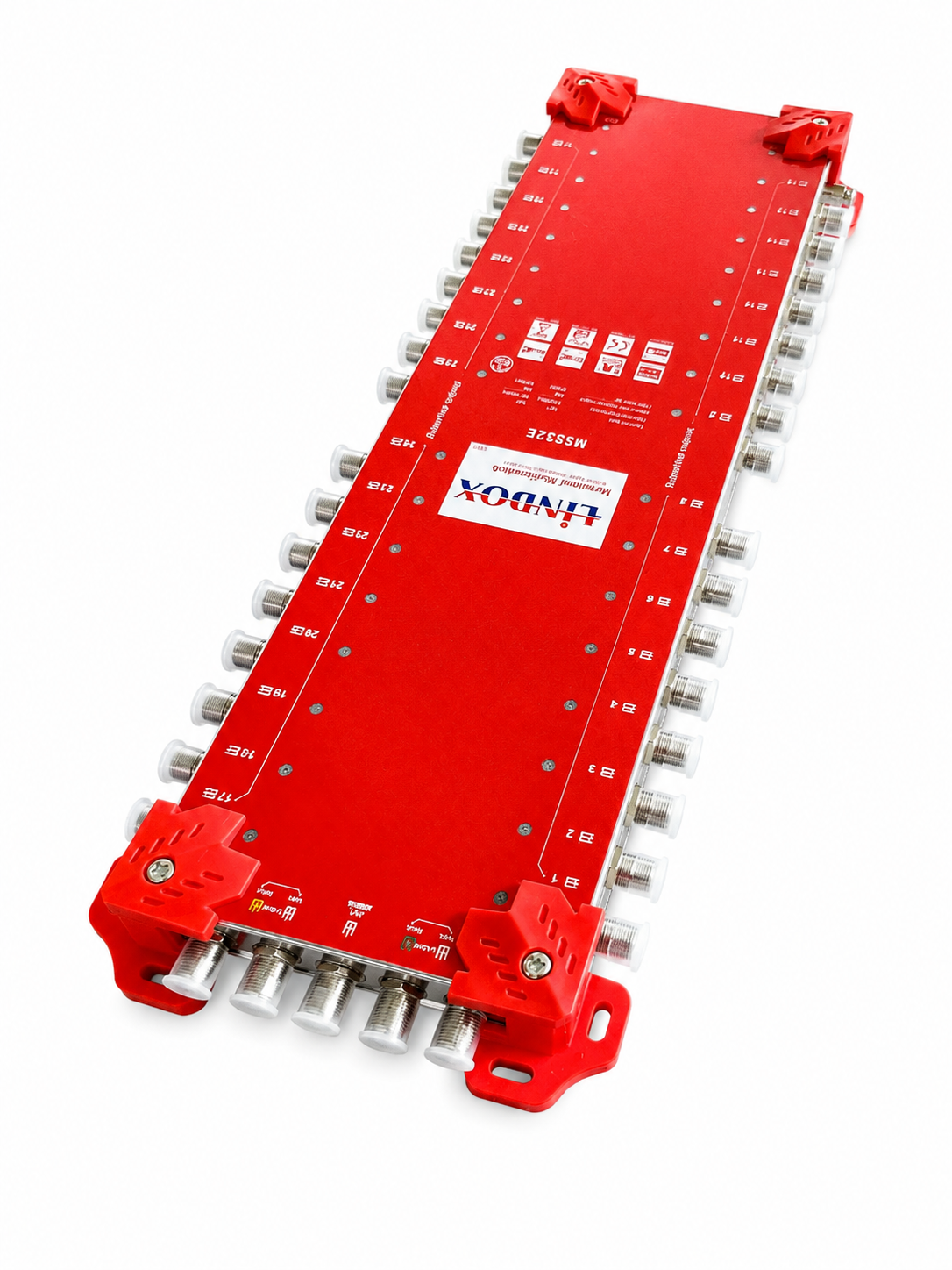

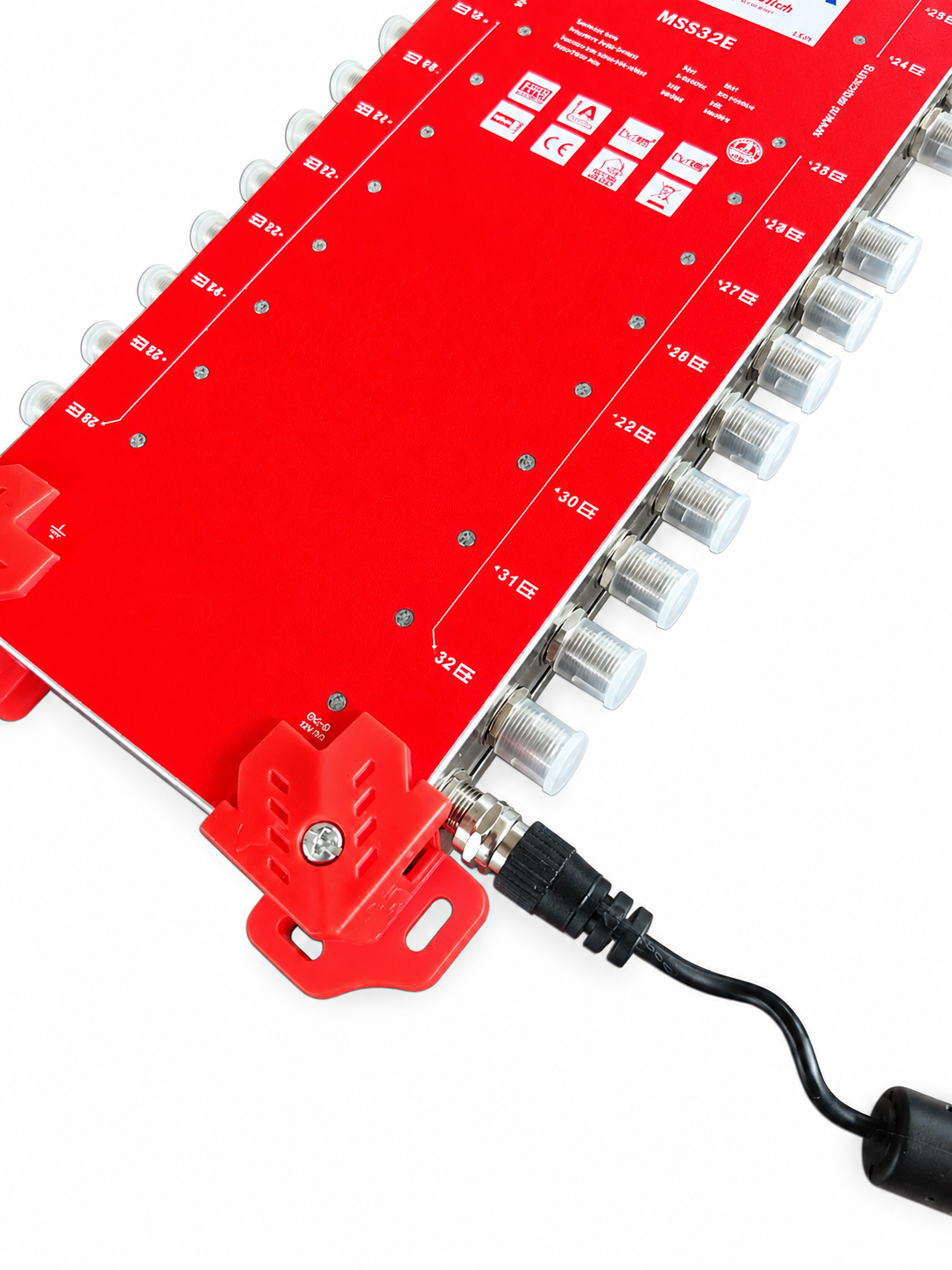

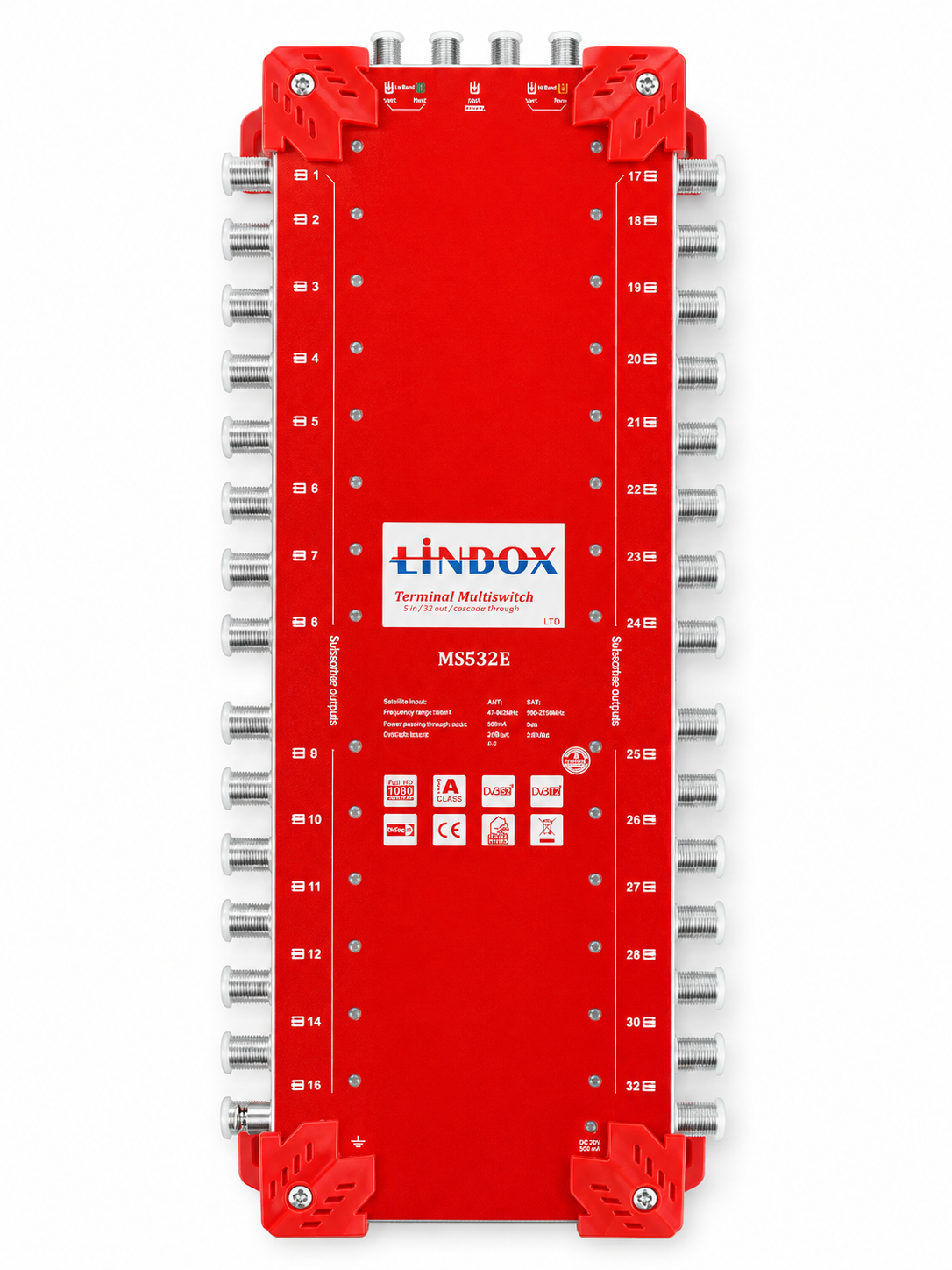

Multiswitch Linbox MS532E

Multiswitch LINBOX MS532E 5/32 – 1 satelita + TV naziemna, 32 wyjścia

LINBOX MS532E to multiswitch końcowy 5/32 typu Stand Alone, przeznaczony do rozbudowanych instalacji RTV/SAT. Umożliwia dystrybucję sygnału z jednej pozycji satelitarnej oraz anteny telewizji naziemnej do aż 32 niezależnych wyjść abonenckich.

Urządzenie posiada 4 wejścia SAT przeznaczone do współpracy z konwerterem QUATTRO oraz 1 wejście ANT dla sygnału telewizji naziemnej. Duża liczba wyjść sprawia, że MS532E jest odpowiednim rozwiązaniem do większych domów, pensjonatów, hoteli, biur oraz zbiorczych instalacji antenowych.

Najważniejsze cechy LINBOX MS532E

• Multiswitch 5/32 – 5 wejść i 32 wyjścia abonenckie
• Model MS532E – wersja końcowa Stand Alone
• Obsługa 1 pozycji satelitarnej
• 4 wejścia SAT – VL, HL, VH, HH
• 1 wejście ANT dla telewizji naziemnej
• 32 niezależne wyjścia abonenckie
• Współpraca z konwerterem typu QUATTRO
• Jednoczesna dystrybucja sygnału SAT i telewizji naziemnej
• Przystosowany do instalacji DVB-S / DVB-S2 oraz DVB-T / DVB-T2
• Złącza koncentryczne typu F
• Solidna metalowa konstrukcja
• Przeznaczony do instalacji wewnętrznych RTV/SAT

Aż 32 wyjścia abonenckie

Największą zaletą modelu MS532E jest możliwość rozprowadzenia sygnału do aż 32 niezależnych linii abonenckich. Pozwala to stworzyć rozbudowaną instalację RTV/SAT bez konieczności stosowania wielu mniejszych multiswitchy.

Każde wyjście może zostać doprowadzone przewodem koncentrycznym do odpowiedniego gniazda RTV/SAT lub odbiornika. Poszczególni użytkownicy mogą korzystać z instalacji niezależnie od siebie.

Obsługa jednej pozycji satelitarnej

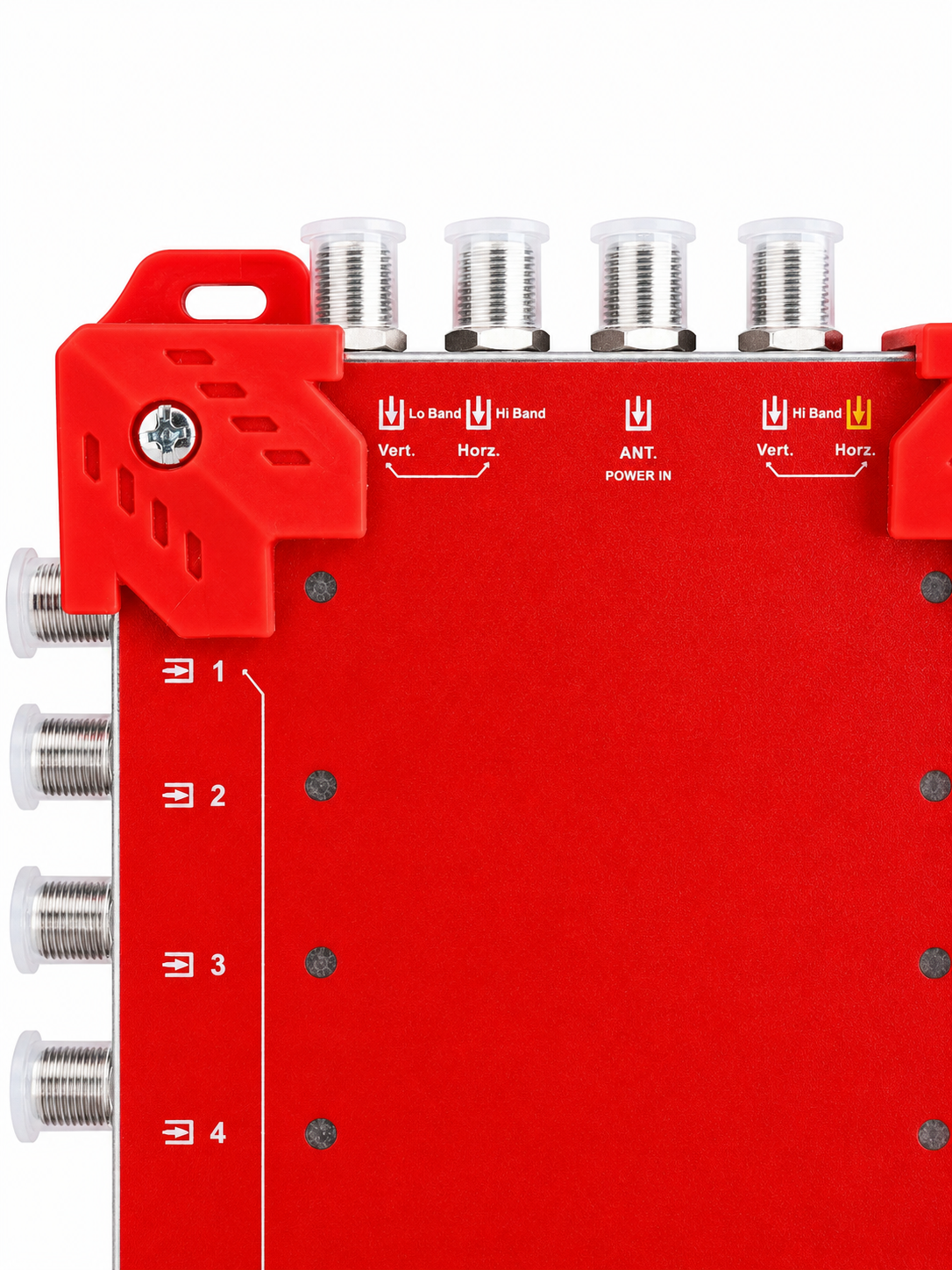

LINBOX MS532E posiada cztery wejścia sygnału satelitarnego odpowiadające czterem torom dostarczanym przez konwerter QUATTRO:

• VL – pasmo dolne / polaryzacja pionowa,
• HL – pasmo dolne / polaryzacja pozioma,
• VH – pasmo górne / polaryzacja pionowa,
• HH – pasmo górne / polaryzacja pozioma.

Takie rozwiązanie umożliwia multiswitchowi udostępnianie odpowiedniego pasma i polaryzacji niezależnie dla poszczególnych odbiorników podłączonych do instalacji.

Współpraca z konwerterem QUATTRO

Do prawidłowego wykonania standardowej instalacji SAT model MS532E współpracuje z konwerterem typu QUATTRO. Cztery wyjścia konwertera należy połączyć z odpowiadającymi im wejściami multiswitcha.

Uwaga: konwertera QUATTRO nie należy mylić z konwerterem QUAD. Konwerter QUATTRO posiada cztery wyjścia o stałym przypisaniu pasma i polaryzacji i jest przeznaczony do współpracy z multiswitchami.

Telewizja naziemna DVB-T/T2

Oprócz czterech wejść SAT urządzenie wyposażone jest w wejście ANT. Umożliwia ono wprowadzenie do instalacji sygnału z anteny telewizji naziemnej.

Dzięki temu za pomocą jednej instalacji koncentrycznej można rozprowadzać zarówno telewizję satelitarną, jak i naziemną DVB-T/T2 do wielu punktów odbiorczych.

Wersja Stand Alone – MS532E

Model MS532E jest wersją końcową Stand Alone. Przeznaczony jest do pracy jako końcowy element instalacji i nie posiada funkcji dalszego przekazywania magistrali do następnego multiswitcha.

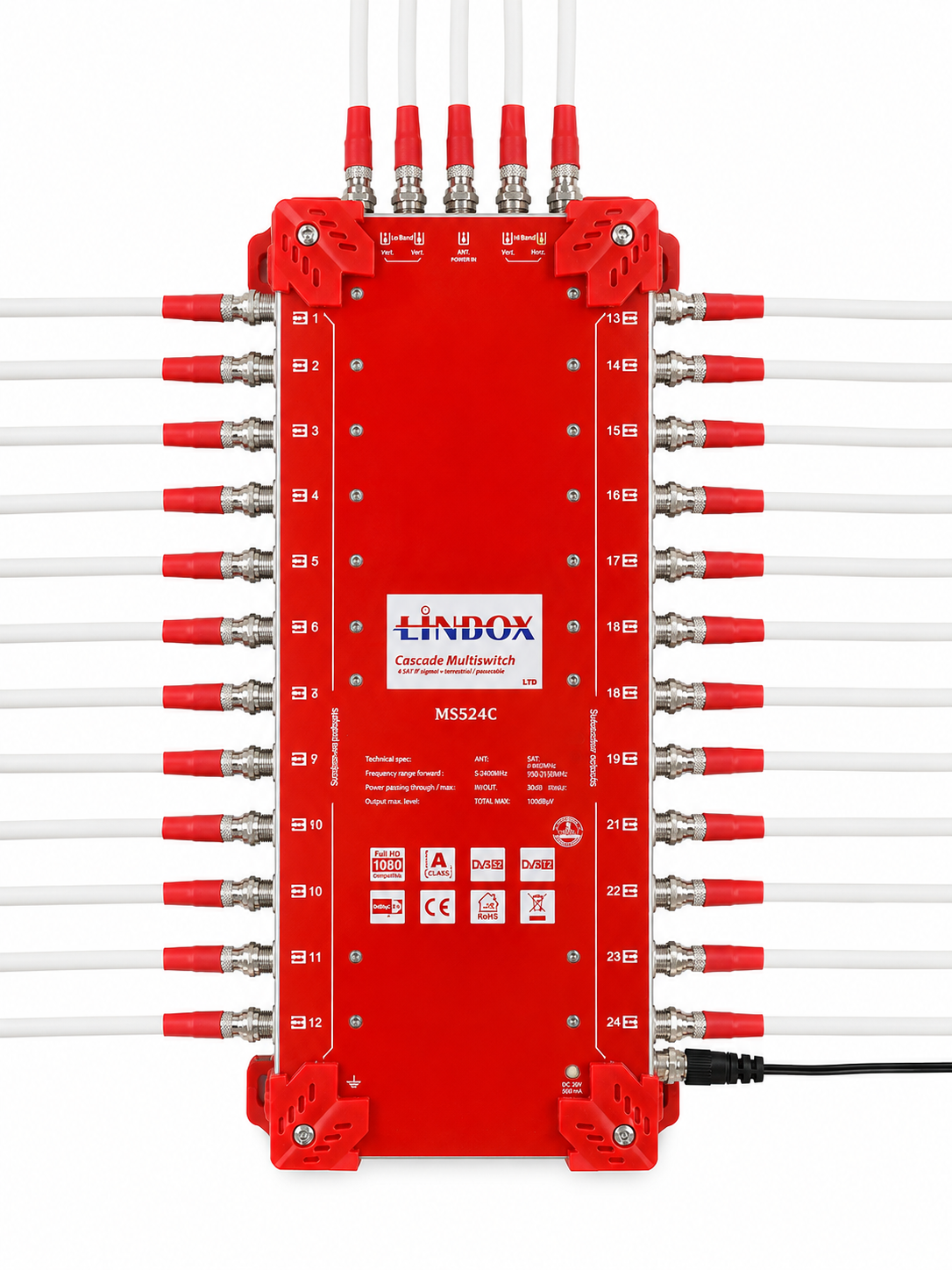

W przypadku instalacji wymagającej budowy układu kaskadowego odpowiednikiem jest model MS532C. Oferowany tutaj model to MS532E – Stand Alone.

Specyfikacja techniczna

Marka	LINBOX
Model	MS532E
Typ	Multiswitch końcowy / Stand Alone
Konfiguracja	5/32
Liczba obsługiwanych satelitów	1
Wejścia SAT	4 × SAT IF
Wejście telewizji naziemnej	1 × ANT
Liczba wyjść	32
Typ konwertera	QUATTRO
Obsługiwane sygnały	SAT + telewizja naziemna
Złącza	Typ F
Wersja	Stand Alone / końcowa

Zastosowanie LINBOX MS532E

Multiswitch sprawdzi się wszędzie tam, gdzie konieczne jest doprowadzenie sygnału RTV/SAT do dużej liczby punktów odbiorczych. Może być wykorzystywany między innymi w domach wielorodzinnych, pensjonatach, hotelach, biurach oraz zbiorczych instalacjach antenowych.

LINBOX MS532E – rozbudowana instalacja RTV/SAT do 32 punktów

LINBOX MS532E 5/32 umożliwia stworzenie centralnej instalacji obsługującej jedną pozycję satelitarną, telewizję naziemną oraz aż 32 niezależne linie abonenckie. To rozwiązanie przeznaczone szczególnie do większych instalacji, w których istotna jest duża liczba dostępnych wyjść i uporządkowane rozprowadzenie sygnału.
