Multiswitch Linbox MS508E

Multiswitch LINBOX MS508E 5/8 – 1 satelita + DVB-T/T2, 8 wyjść, zasilacz

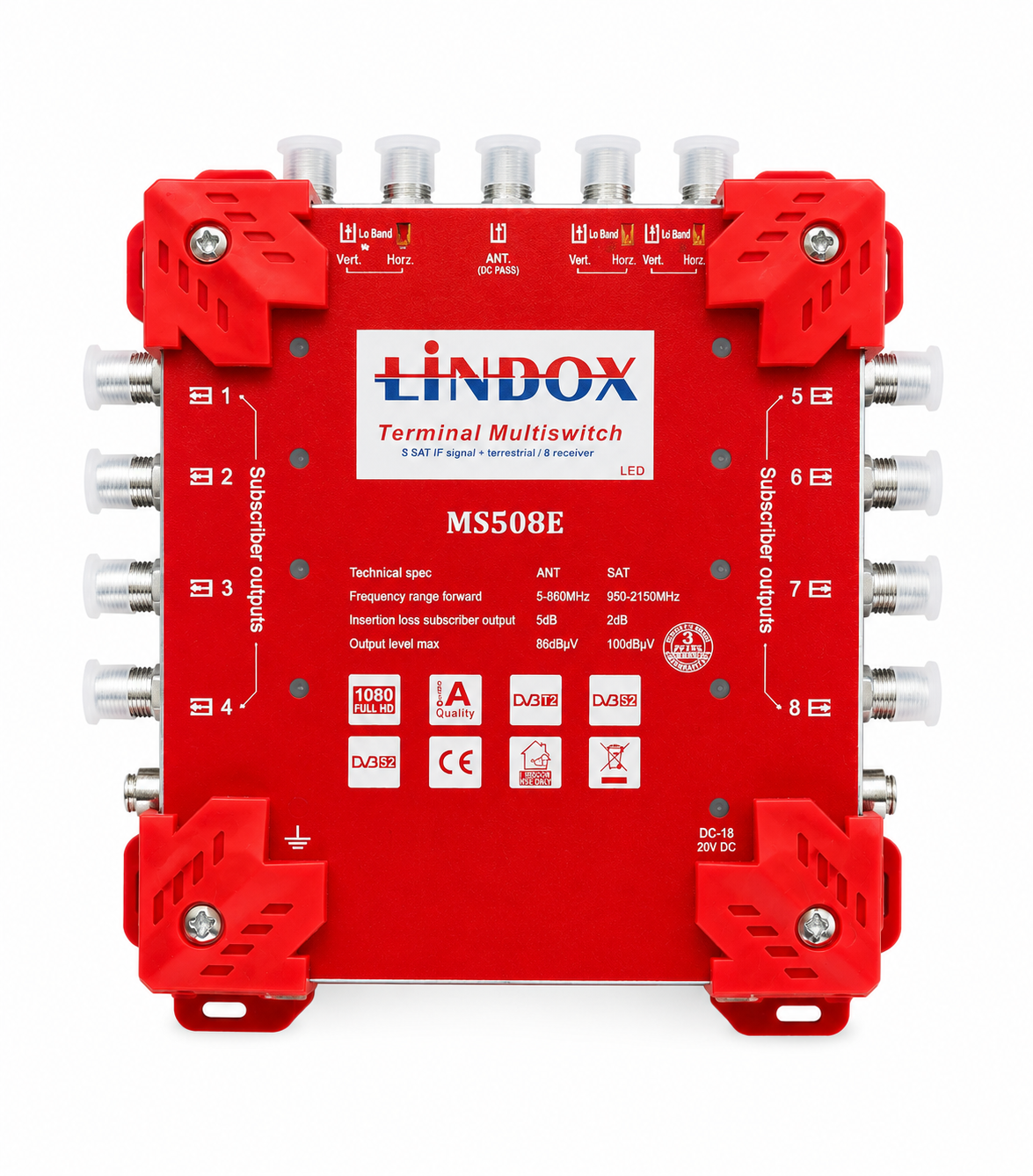

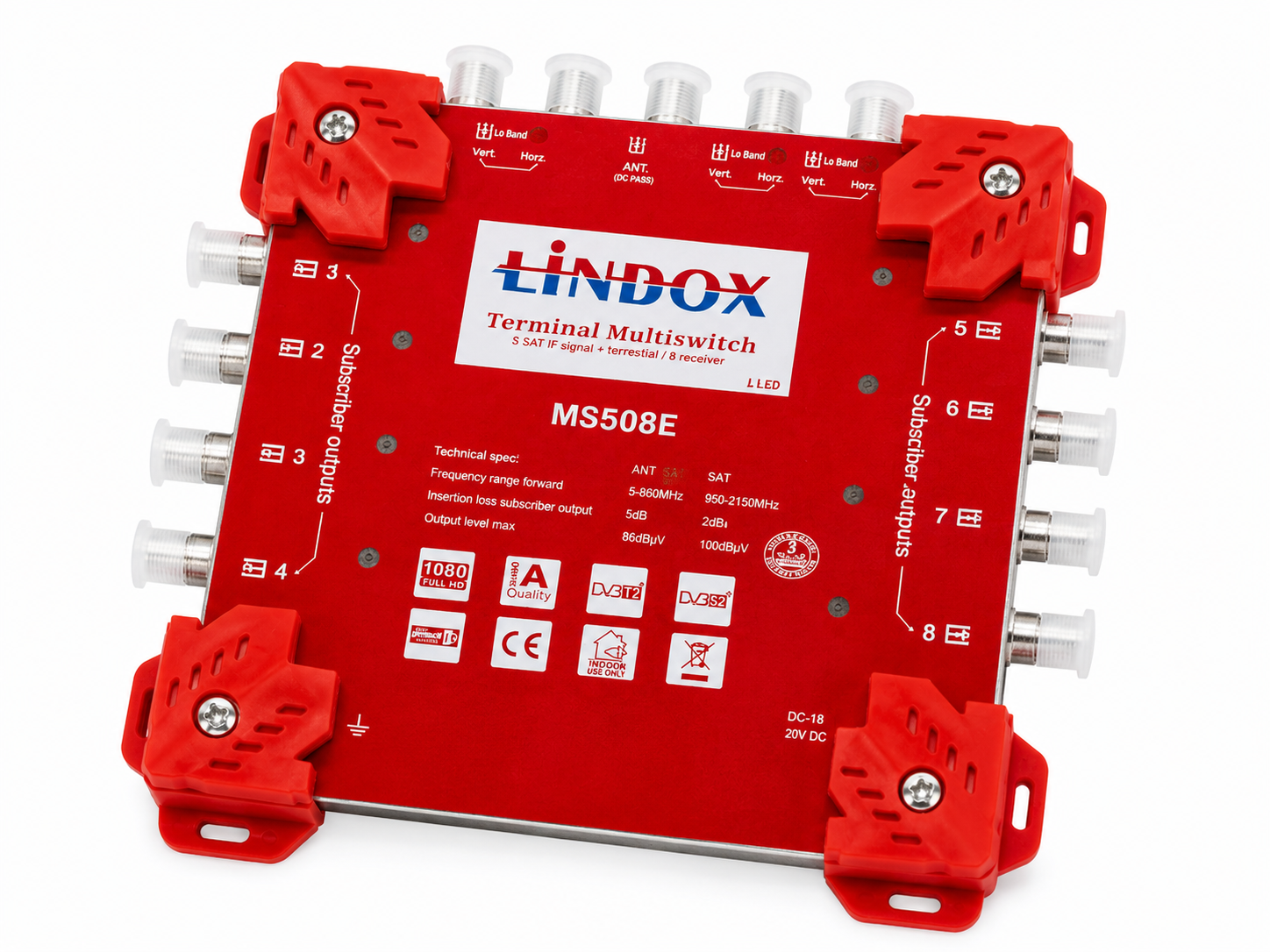

LINBOX MS508E to multiswitch końcowy 5/8 przeznaczony do budowy instalacji zbiorczych RTV/SAT. Urządzenie umożliwia rozprowadzenie sygnału z jednego satelity oraz anteny telewizji naziemnej do maksymalnie 8 niezależnych gniazd abonenckich.

Multiswitch posiada 4 wejścia SAT dla czterech torów konwertera typu QUATTRO oraz 1 wejście anteny naziemnej. Osiem wyjść abonenckich umożliwia doprowadzenie po jednym przewodzie zespolonego sygnału RTV/SAT do poszczególnych pomieszczeń.

Najważniejsze cechy

• Multiswitch 5/8 – 5 wejść i 8 wyjść abonenckich
• 4 wejścia SAT dla konwertera QUATTRO
• 1 wejście ANT dla telewizji naziemnej
• 8 niezależnych wyjść abonenckich
• Rozprowadzenie sygnału z jednego satelity do wielu pomieszczeń
• Dystrybucja sygnału SAT oraz telewizji naziemnej jednym przewodem
• Pasmo SAT: 950–2150 MHz
• Pasmo anteny naziemnej: 5–860 MHz
• Obsługa DVB-S2
• Obsługa DVB-T2
• Obsługa sygnału Full HD 1080p
• Obsługa sterowania DiSEqC
• Zasilanie z zewnętrznego zasilacza 20V DC
• Solidna metalowa obudowa
• Uchwyty umożliwiające trwały montaż urządzenia

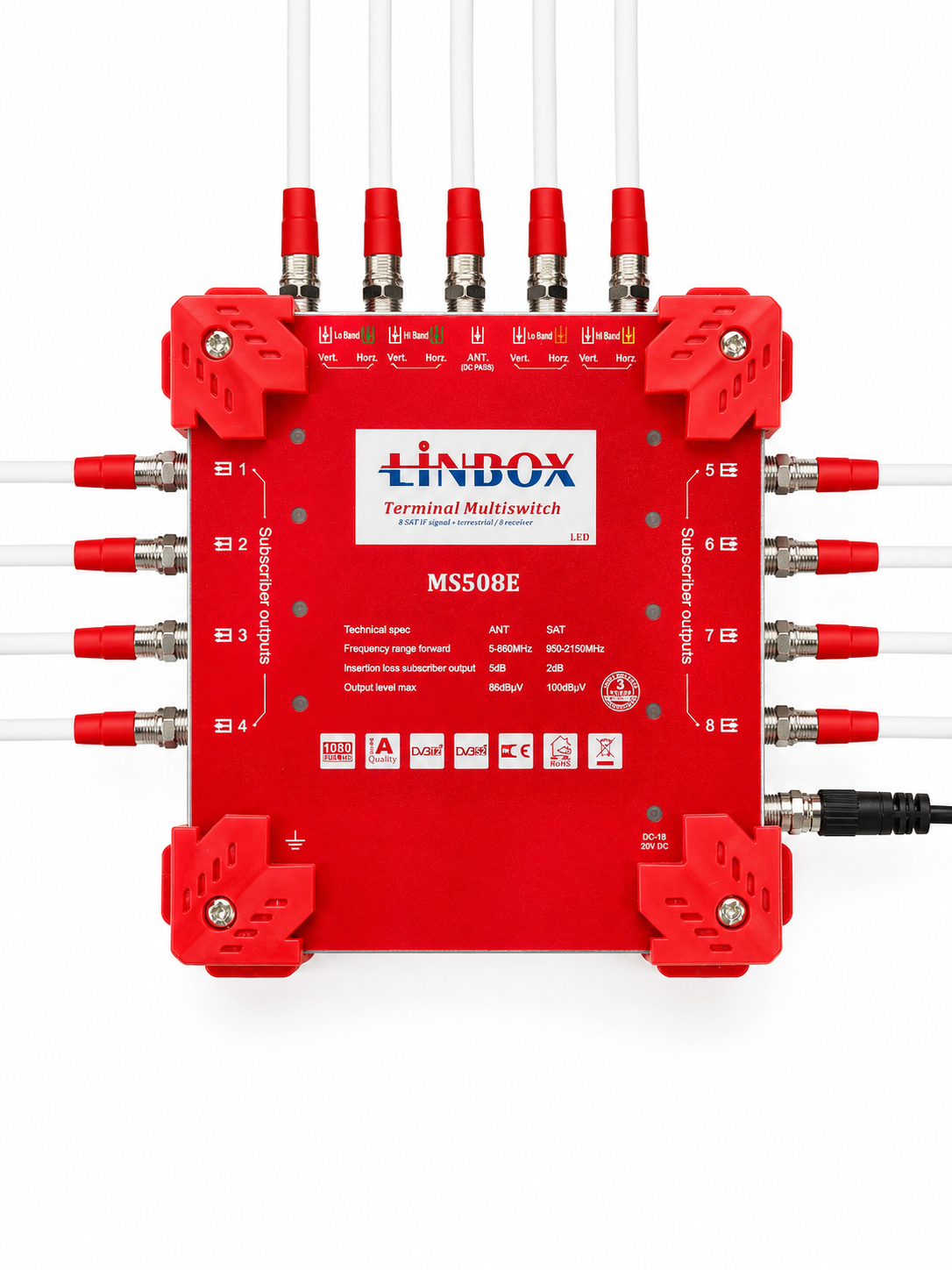

8 niezależnych wyjść abonenckich

Multiswitch MS508E wyposażony jest w 8 wyjść Subscriber Outputs. Każde wyjście może zostać poprowadzone osobnym przewodem koncentrycznym do odpowiedniego gniazda końcowego lub odbiornika.

Takie rozwiązanie sprawdzi się między innymi w domach jednorodzinnych, budynkach wielorodzinnych, pensjonatach, biurach oraz innych obiektach, w których sygnał telewizji satelitarnej i naziemnej ma być dostępny w kilku pomieszczeniach.

1 satelita + telewizja naziemna

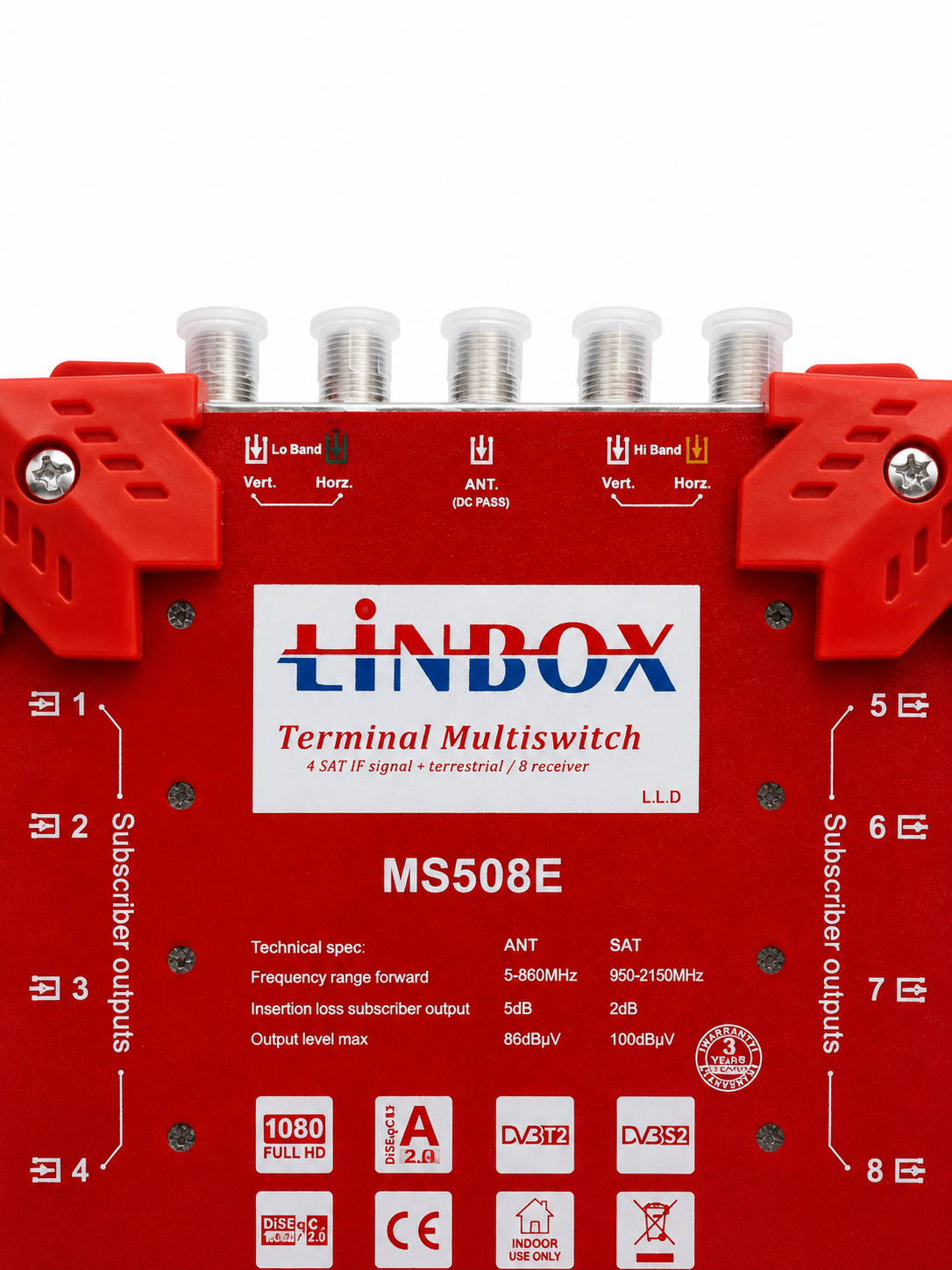

LINBOX MS508E posiada łącznie 5 wejść sygnałowych. Cztery z nich przeznaczone są dla sygnału z konwertera satelitarnego QUATTRO:

• Low Band – Vertical,
• Low Band – Horizontal,
• High Band – Vertical,
• High Band – Horizontal.

Piąte wejście oznaczone jako ANT służy do podłączenia anteny telewizji naziemnej. Dzięki temu sygnał SAT i naziemny może zostać rozprowadzony wspólną instalacją koncentryczną.

Współpraca z konwerterem QUATTRO

Do prawidłowego zasilenia czterech wejść satelitarnych multiswitcha należy zastosować konwerter typu QUATTRO. Każde z jego czterech wyjść dostarcza określone pasmo i polaryzację, które należy podłączyć do odpowiadających im wejść multiswitcha.

Ważne: konwerter QUATTRO nie jest tym samym co popularny konwerter QUAD. W instalacji multiswitchowej należy zwrócić szczególną uwagę na prawidłowe przyporządkowanie przewodów VL, HL, VH i HH.

Obsługa DVB-S2 i DVB-T2

Multiswitch przeznaczony jest do dystrybucji sygnału telewizji satelitarnej oraz naziemnej. Oznaczenia na urządzeniu wskazują kompatybilność ze standardami DVB-S2 oraz DVB-T2, dzięki czemu może być wykorzystany w nowoczesnych instalacjach RTV/SAT.

Specyfikacja techniczna

Marka	LINBOX
Model	MS508E
Typ	Multiswitch końcowy
Konfiguracja	5/8
Wejścia SAT	4 × SAT IF
Wejście naziemne	1 × ANT
Wyjścia abonenckie	8
Zakres częstotliwości ANT	5–860 MHz
Zakres częstotliwości SAT	950–2150 MHz
Strata wtrąceniowa ANT	5 dB
Strata wtrąceniowa SAT	2 dB
Maksymalny poziom wyjściowy ANT	86 dBµV
Maksymalny poziom wyjściowy SAT	100 dBµV
Standard SAT	DVB-S / DVB-S2
Telewizja naziemna	DVB-T / DVB-T2
Zasilanie multiswitcha	20V DC
Złącza sygnałowe	Typ F

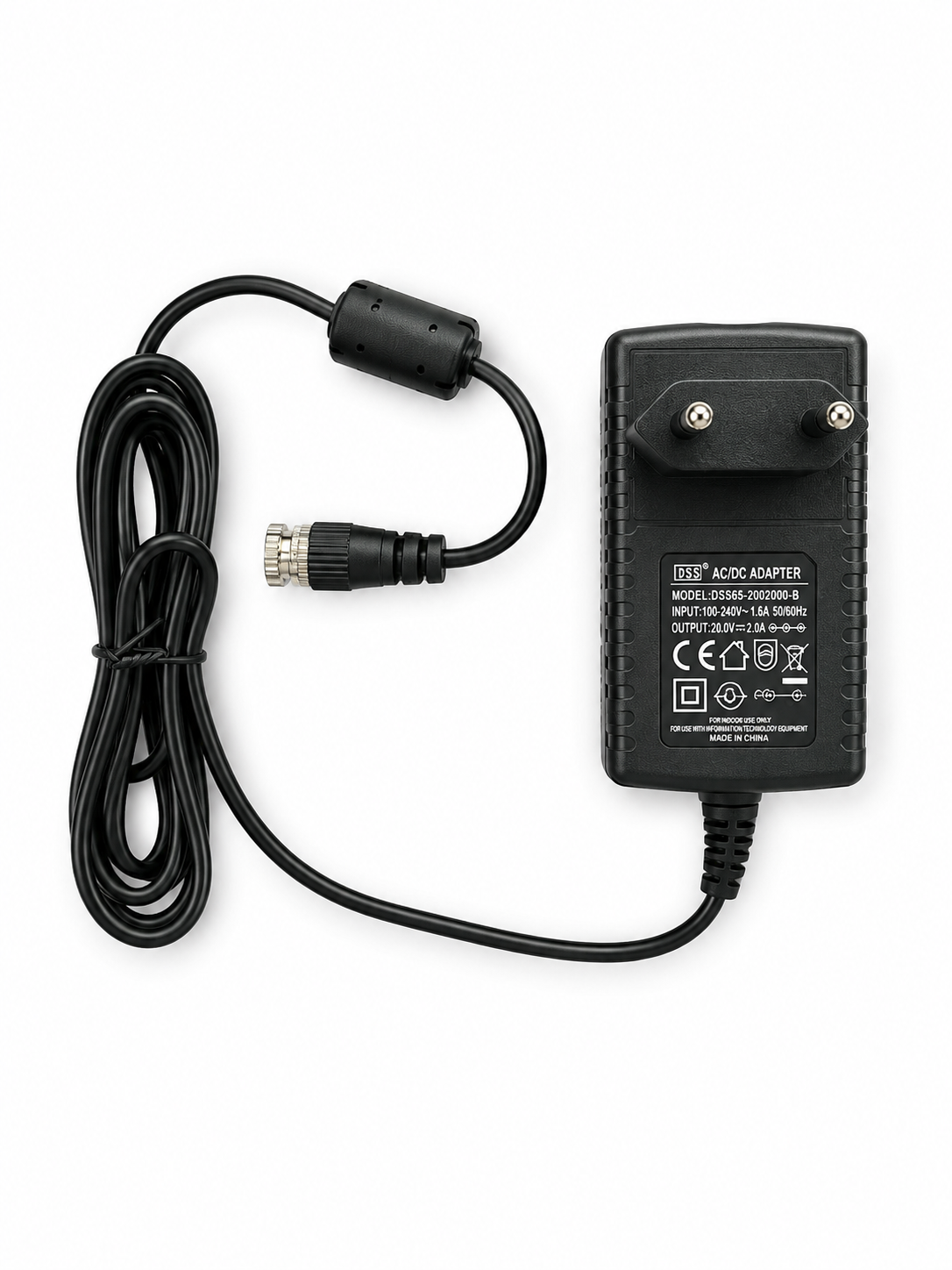

Zasilacz w zestawie

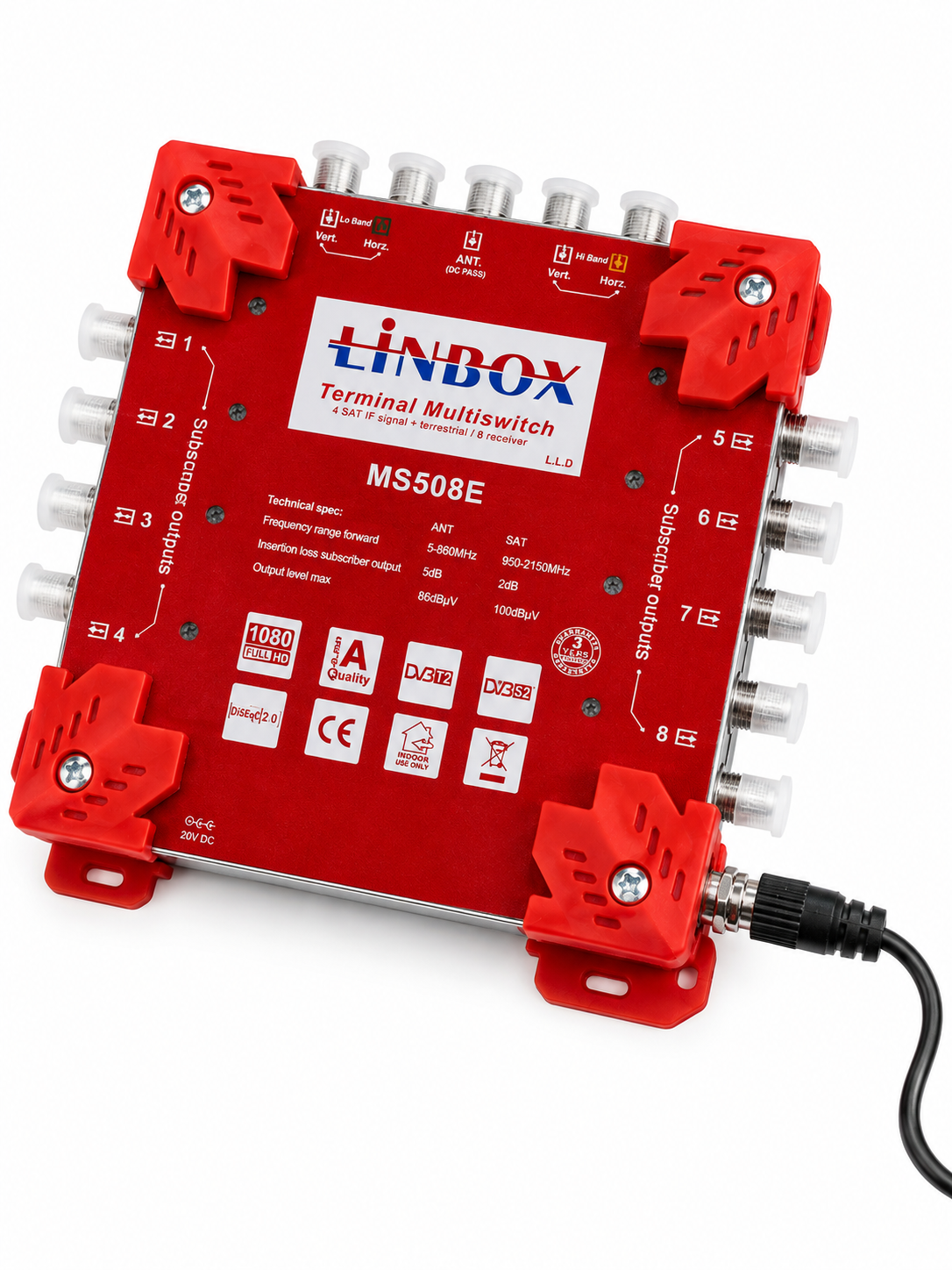

Multiswitch zasilany jest z zewnętrznego zasilacza 20V DC. Zasilacz umożliwia stabilną pracę urządzenia oraz instalacji multiswitchowej.

Zastosowanie

• domowe instalacje RTV/SAT,
• instalacje w domach wielorodzinnych,
• instalacje zbiorcze w budynkach,
• pensjonaty i małe obiekty noclegowe,
• biura i obiekty użytkowe,
• instalacje wymagające do 8 niezależnych punktów odbiorczych.

LINBOX MS508E – wygodna dystrybucja sygnału RTV/SAT

LINBOX MS508E 5/8 pozwala stworzyć uporządkowaną instalację, w której sygnał z jednego satelity oraz anteny naziemnej zostaje rozprowadzony do 8 niezależnych punktów odbiorczych. Jest to praktyczne rozwiązanie zarówno przy wykonywaniu nowej instalacji, jak i modernizacji istniejącej sieci RTV/SAT.

Uwaga instalacyjna: multiswitch przeznaczony jest do współpracy z odpowiednim konwerterem QUATTRO. Cztery przewody z konwertera należy podłączyć zgodnie z oznaczeniami pasma i polaryzacji znajdującymi się przy wejściach urządzenia.
