Multiswitch 5 wejść 24 wyjścia Linbox 524E

📡 Multiswitch LINBOX 5/24 | 1 satelita + DVB-T | 24 wyjść SAT/TV

Multiswitch LINBOX 5/24 to praktyczne rozwiązanie do budowy instalacji telewizji satelitarnej i naziemnej. Urządzenie umożliwia rozprowadzenie sygnału z jednego satelity oraz anteny naziemnej do maksymalnie 24 odbiorników.

Multiswitch współpracuje z konwerterami typu Quattro i automatycznie rozpoznaje wymagane pasmo oraz polaryzację sygnału dla poszczególnych tunerów.

Idealnie sprawdzi się w instalacjach domowych oraz zbiorczych, w których sygnał SAT i DVB-T ma zostać rozprowadzony do kilku pomieszczeń.

⭐ Najważniejsze zalety

• ✔ 5 wejść i 24 wyjść
• ✔ Obsługa sygnału z 1 satelity
• ✔ Wejście dla anteny naziemnej DVB-T
• ✔ Obsługa maksymalnie 24 tunerów
• ✔ Współpraca z konwerterami Quattro
• ✔ Pasywny tor telewizji naziemnej FM/DVB-T
• ✔ Automatyczny wybór pasma i polaryzacji
• ✔ Kontrolki LED informujące o stanie pracy urządzenia
• ✔ Zewnętrzny zasilacz w zestawie
• ✔ Przeznaczony do instalacji wewnątrz budynków

📺 SAT + telewizja naziemna w jednej instalacji

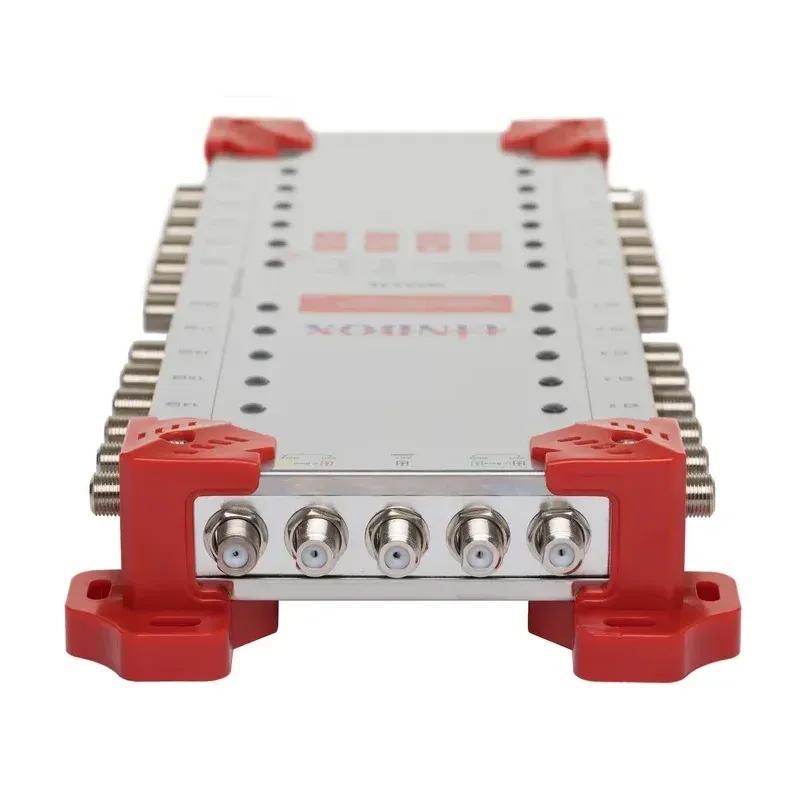

Multiswitch posiada 5 wejść sygnałowych. Cztery z nich przeznaczone są do podłączenia konwertera satelitarnego typu Quattro:

• 📡 Vert/Lo
• 📡 Horz/Lo
• 📡 Vert/Hi
• 📡 Horz/Hi

Piąte wejście, oznaczone jako ANT, służy do podłączenia sygnału z anteny telewizji naziemnej.

Poszczególne wyjścia konwertera Quattro należy połączyć z odpowiednio oznaczonymi wejściami multiswitcha.

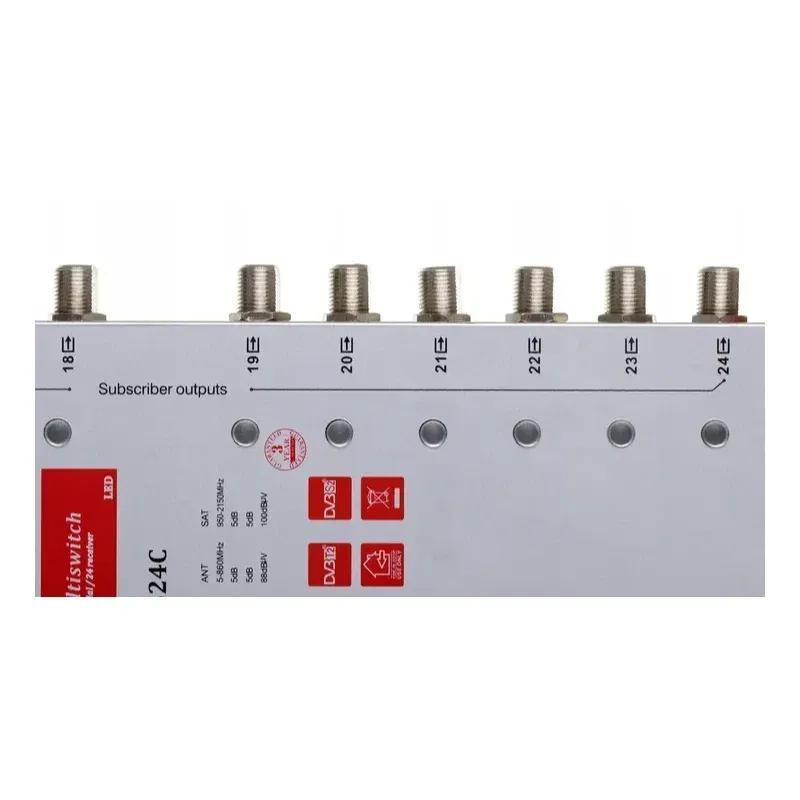

🔌 Do 24 odbiorników

Urządzenie wyposażono w 24 wyjść, dzięki czemu sygnał może zostać rozprowadzony do maksymalnie 24 odbiorników.

W przypadku odbiornika z funkcją nagrywania, który wymaga dwóch niezależnych przewodów antenowych, należy wykorzystać 2 wyjścia multiswitcha. W takiej konfiguracji możliwe jest podłączenie maksymalnie 12 takich odbiorników.

💡 Kontrolki LED

Multiswitch został wyposażony w praktyczne diody LED, które ułatwiają kontrolę działania instalacji.

• ✔ Dioda przy wejściu zasilania informuje o prawidłowym zasilaniu multiswitcha.
• ✔ Przy wyjściach znajdują się diody sygnalizujące pracę podłączonych odbiorników.
• ✔ Zasilacz również posiada kontrolkę LED informującą o jego pracy.

Uwaga: jeżeli po wykonaniu instalacji kontrolki na zasilaczu lub multiswitchu migają w sposób wskazujący na zwarcie, należy odłączyć zasilanie i sprawdzić instalację przed ponownym uruchomieniem.

⚙️ Specyfikacja techniczna

Marka LINBOX Typ Multiswitch 5/24 Liczba wejść 5 Wejścia SAT 4 × Quattro Wejście naziemne 1 × DVB-T Liczba wyjść 24 Liczba obsługiwanych satelitów 1 Pasmo SAT 950–2150 MHz Pasmo naziemne 47–862 MHz Zakres częstotliwości wyjściowej 47–2150 MHz Tłumienie SAT ok. 6 dB Tłumienie TER ok. 4 dB Poziom sygnału RTV ok. 85 dBµV Poziom sygnału SAT ok. 100 dBµV Separacja między wyjściami ok. 25–30 dB Temperatura pracy 0°C do +55°C Miejsce montażu Wewnątrz pomieszczeń

🏠 Gdzie można zastosować multiswitch?

Urządzenie doskonale sprawdzi się przy rozprowadzaniu instalacji antenowej m.in. w:

• 🏠 domach jednorodzinnych,
• 🏢 mieszkaniach,
• 🏨 pensjonatach,
• 🏡 domkach letniskowych,
• 🏬 biurach i lokalach użytkowych.

Multiswitch należy instalować wewnątrz budynku, np. na strychu, korytarzu, w pomieszczeniu technicznym lub piwnicy, z zachowaniem odpowiednich warunków pracy.

📦 Zawartość zestawu

• ✔ Multiswitch LINBOX 5/24
• ✔ Zasilacz 20 V / 1,2 A z końcówką typu F

📡 Funkcjonalna instalacja SAT/TV

LINBOX 5/24 pozwala w prosty sposób rozprowadzić sygnał satelitarny oraz telewizję naziemną do wielu odbiorników. Obsługa konwertera Quattro, 24 niezależnych wyjść oraz kontrolki LED ułatwiają wykonanie funkcjonalnej instalacji antenowej.

Dobry wybór do instalacji wykorzystujących jednego satelitę, np. Hot Bird, oraz antenę telewizji naziemnej.
