Multiswitch 5 wejść 24 wyjść Linbox 5X24 kaskada

MULTISWITCH 5 WEJŚĆ 24 WYJŚĆ KASKADA LINBOX SATELITA

Bogaty wybór markowych multiswichów satelitarnych.

Multiswitch LINBOX 5/24 na 1 satelitę z pasywnym torem TV naziemnej

Wersja kaskadowa do podłączenia kolejnego multiswitcha kaskadowo.

Multiswitch polecany do instalacji na maksymalnie 24 tunerów z 1 satelity np Hotbird

Cechy wyróżniające:

• Wejścia: 1x4 z konwertera quatro, 1 naziemna DVB-T,
• Wyjścia: 24 do tunerów SAT,
• Wyjścia: 1x4 z SAT, 1 naziemna DVB-T,
• Pasywny tor FM/DVB-T
• Zakres częstotliwości wejściowych : dla wejść satelitarnych LNB : 950 - 2150 MHz,
• Zakres częstotliwości wejściowych : dla wejścia z anteny naziemnej DVB-t: 47 - 862 MHz,
• Zakres częstotliwości dla wyjść do gniazd końcowych : 47-2150 MHz,
• Tłumienie w paśmie SAT (950-2150 MHz) : -6 dB, tłumienie w paśmie TER (47-862 MHz) : -4 dB,
• Poziom sygnału wychodzącego : RTV ok. 85 dBuV ; SAT ok. 100 dBuV, izolacja, separacja pomiędzy wyjściami około 25-30 dB,
• Zasilanie : 18 V 3A DC z zewnętrznego zasilacza 90-240 V(AC), 40-60 Hz,
• Multiswitch współpracuje z konwerterami typu Quattro, oraz antenami telewizji naziemnej,
• Multiswitch automatycznie rozpoznaje rodzaj sygnału (pasmo, polaryzacja) jaki ma być przekazywany do poszczególnych tunerów,
• Urządzenie przystosowane jest do pracy wewnątrz pomieszczeń (strych, korytarz, piwnica, ect.), temperatura pracy od 0 do +55 oC

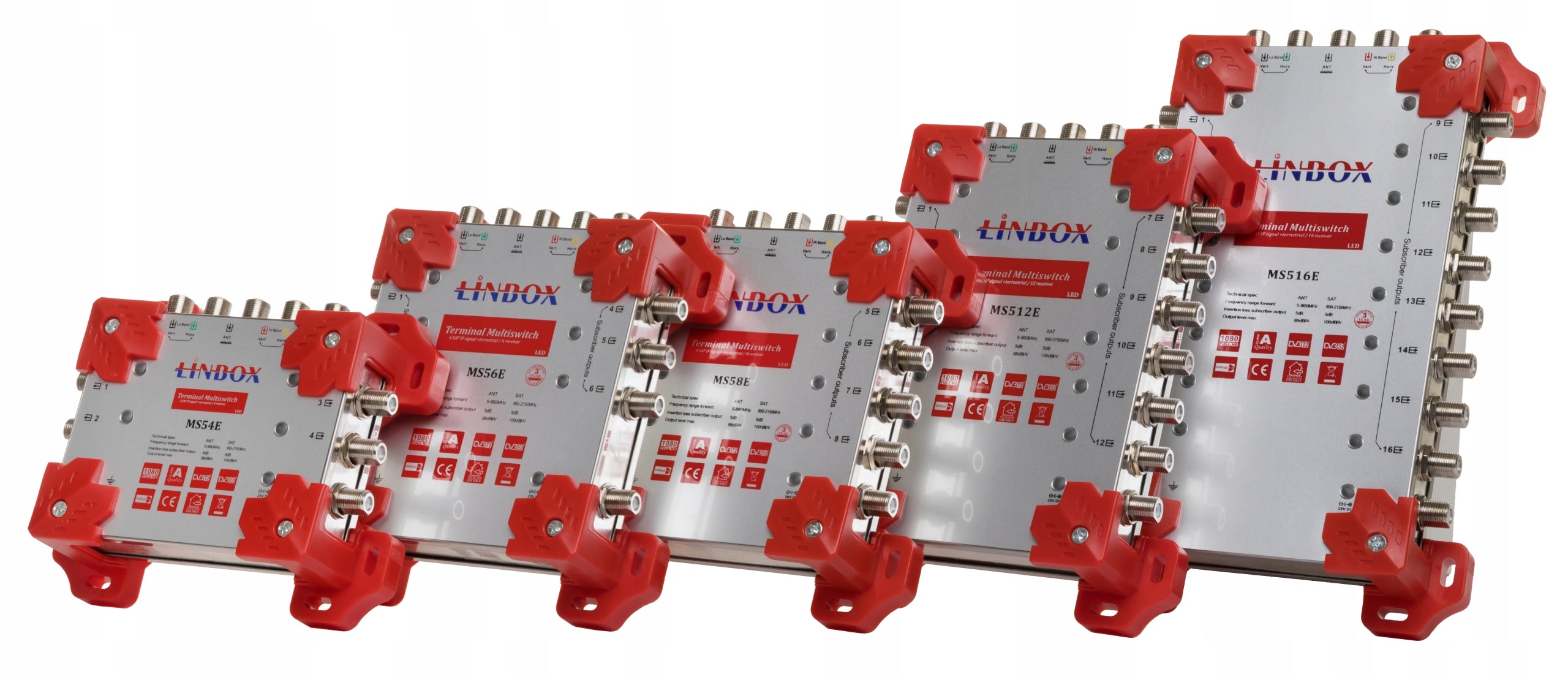

Markowe multiswitche. Seria na 1 satelitę. Ilość wyjść od 4 do 32.

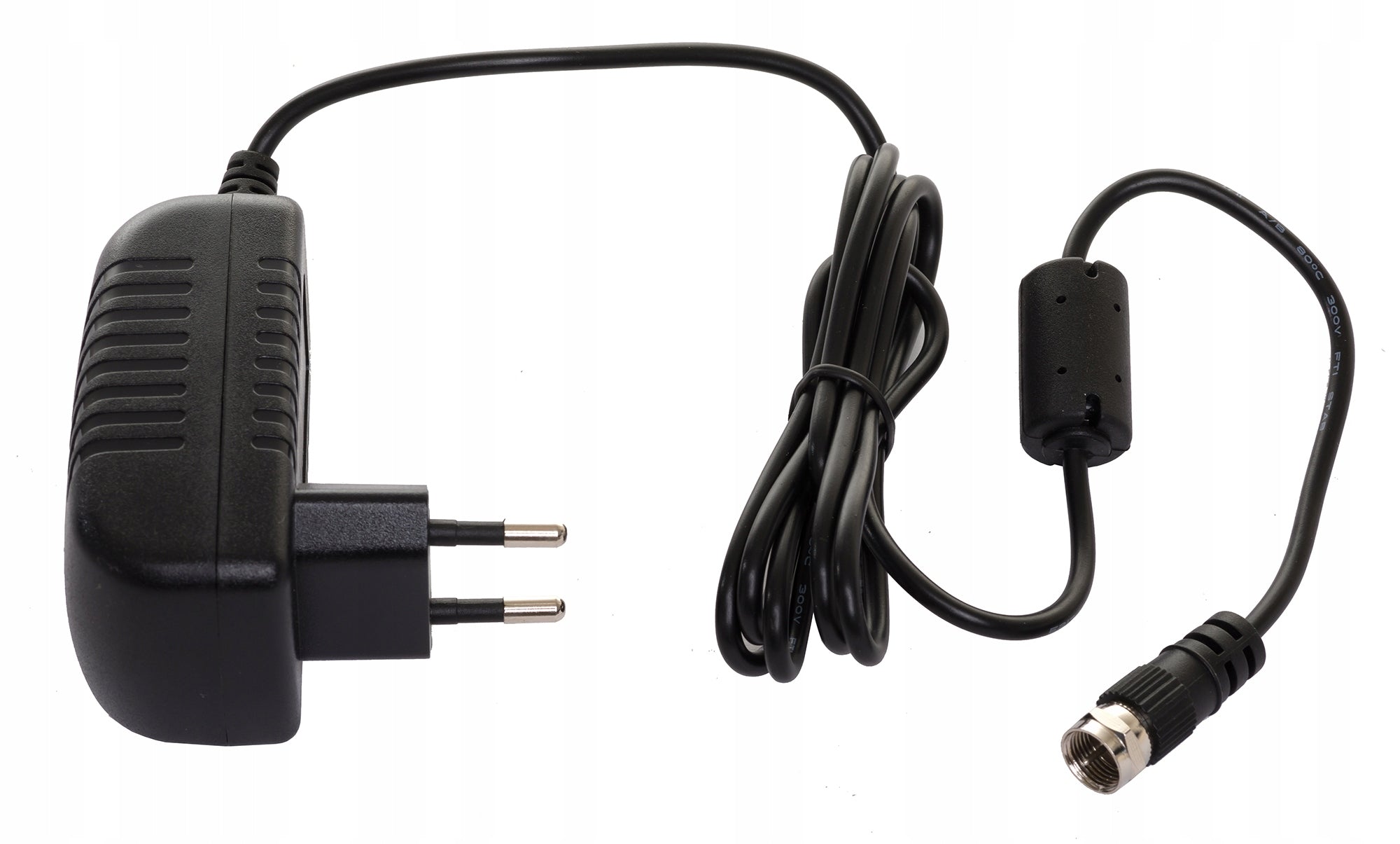

Zasilacz

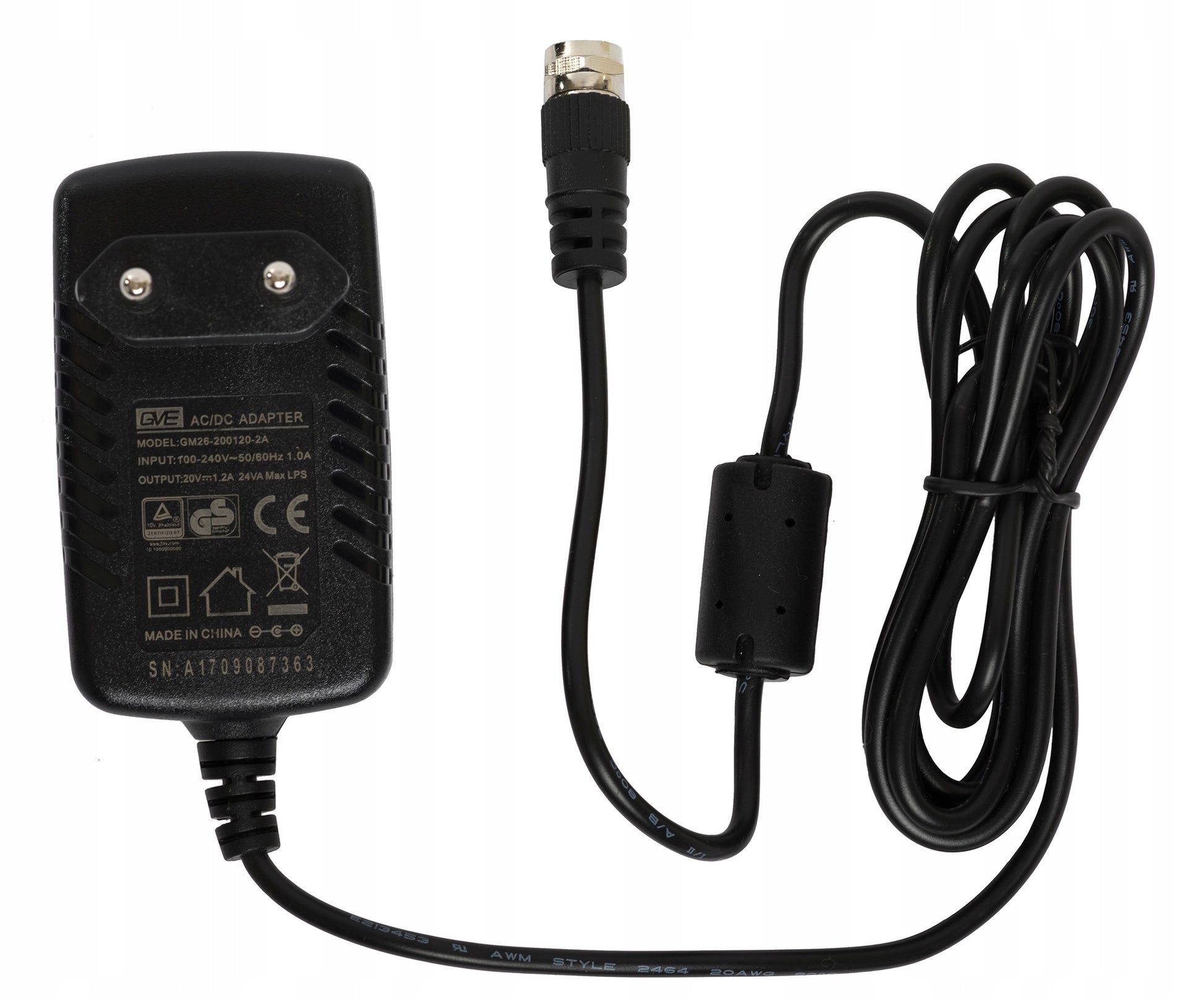

W zestawie zasilacz 20V 1,2A z końcówką typu F. Świecąca dioda na zasilaczu świadczy o prawidłowym zasilaniu multiswitcha.

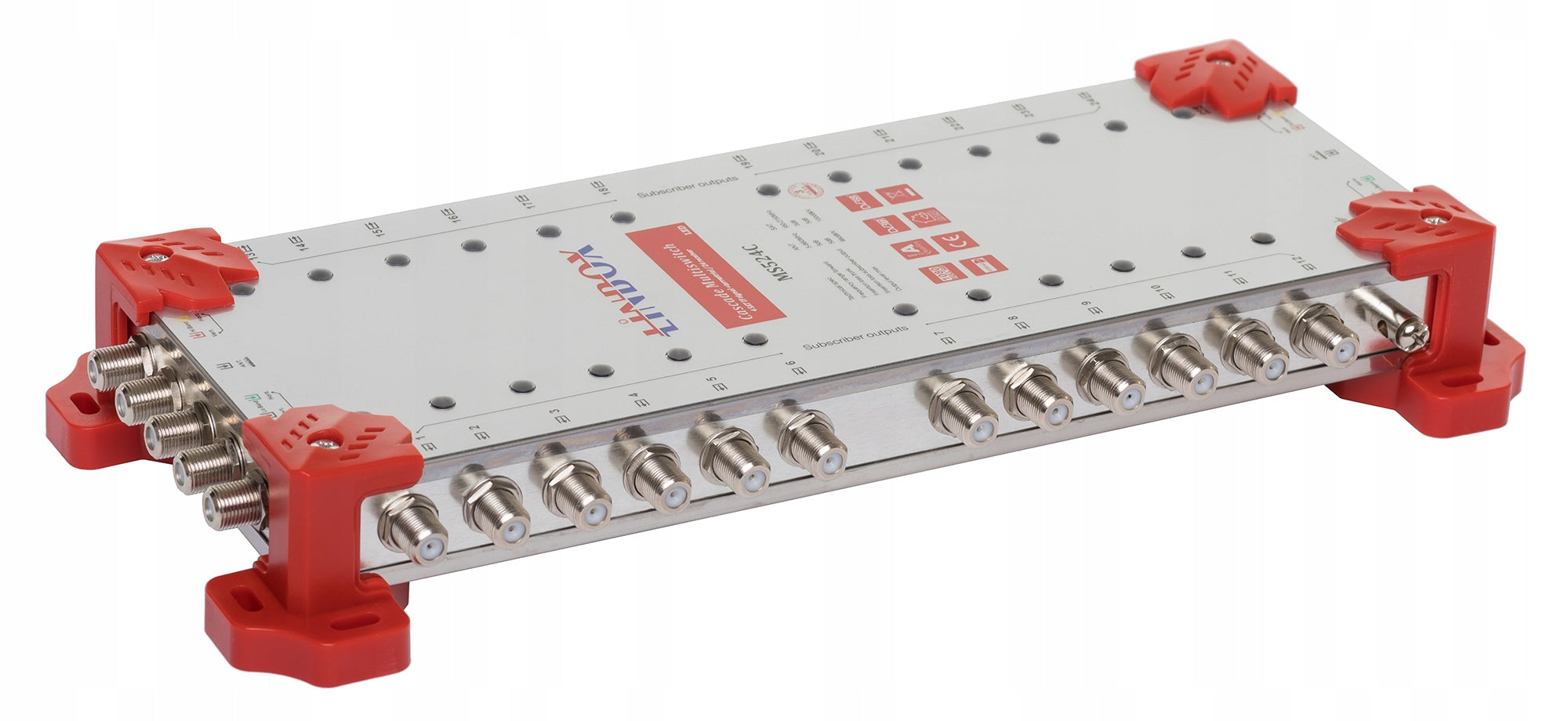

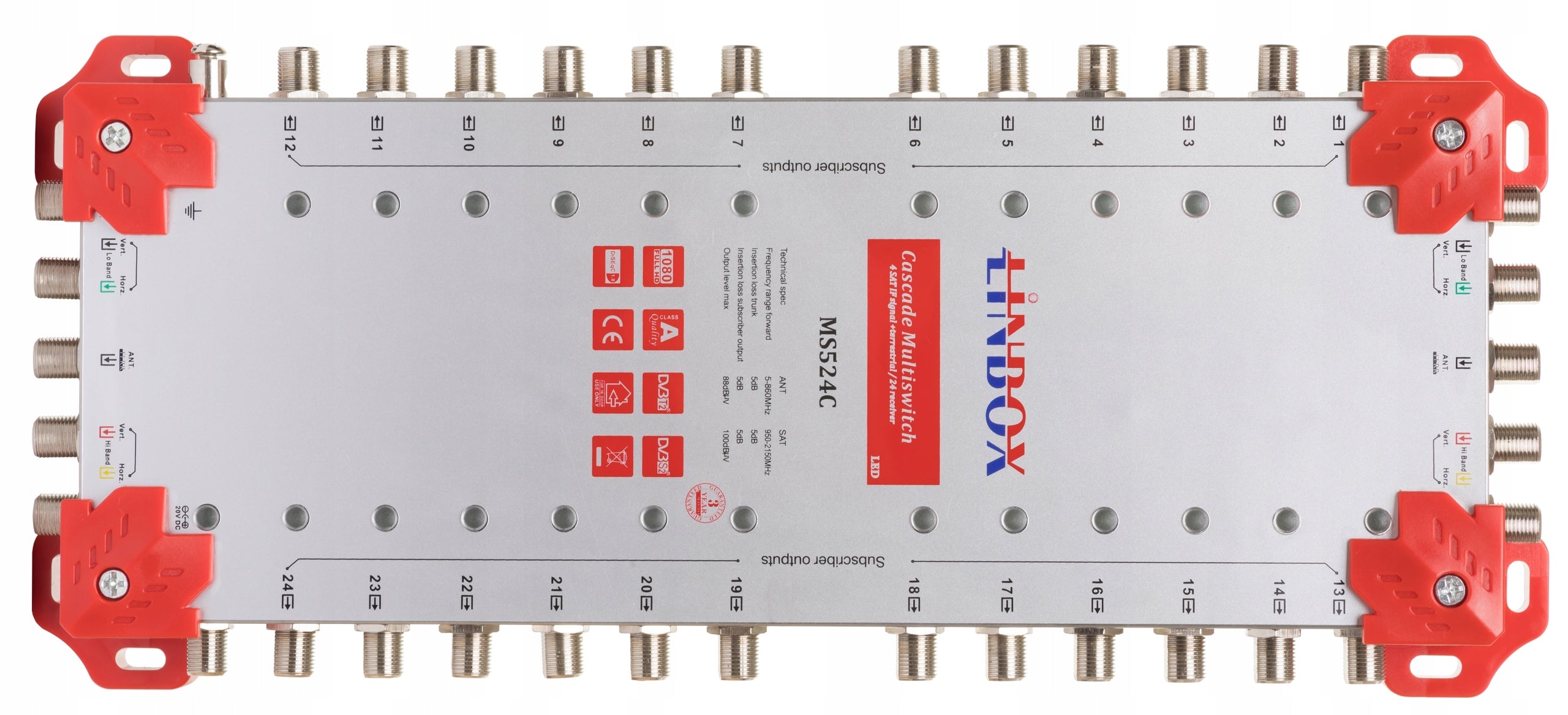

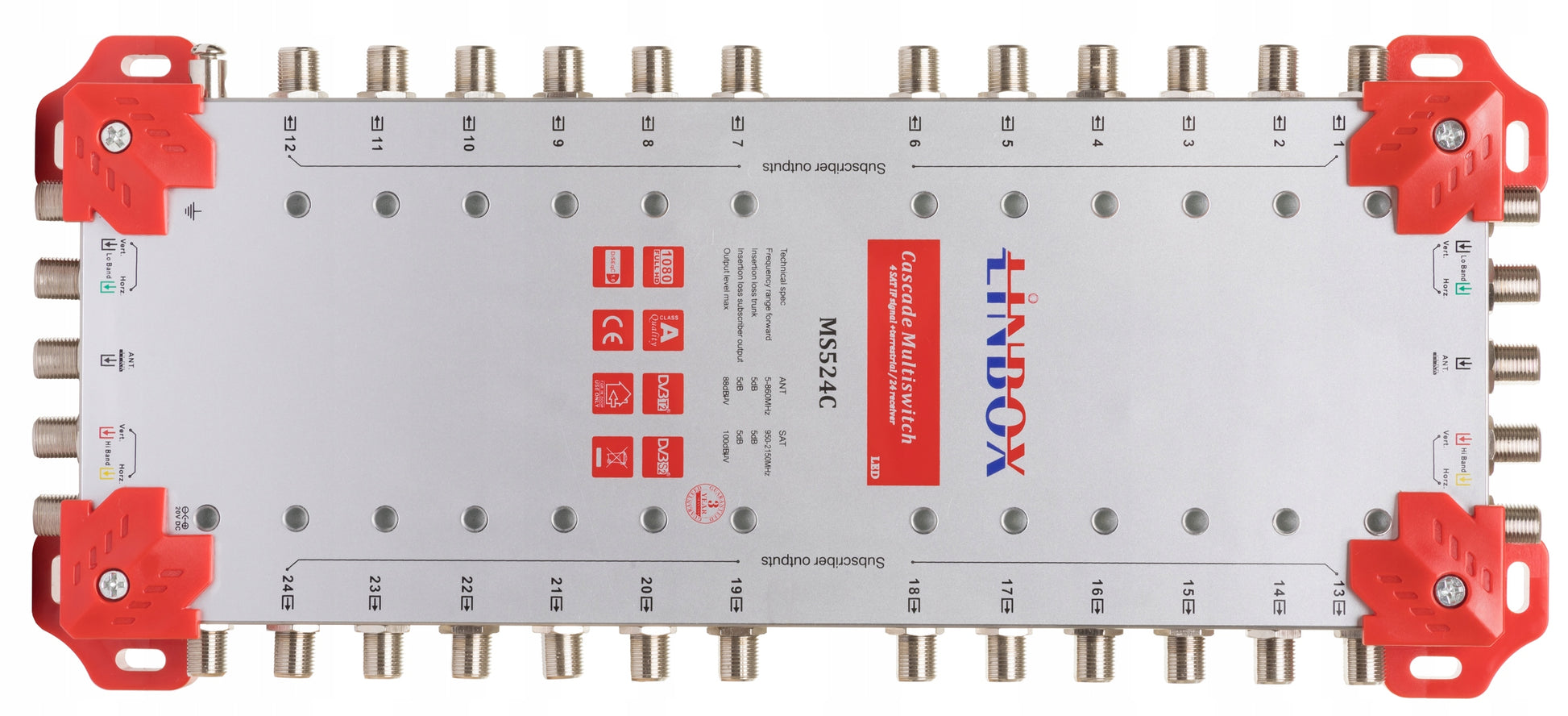

Multiswitch posiada 5 wejść i 24 wyjść.

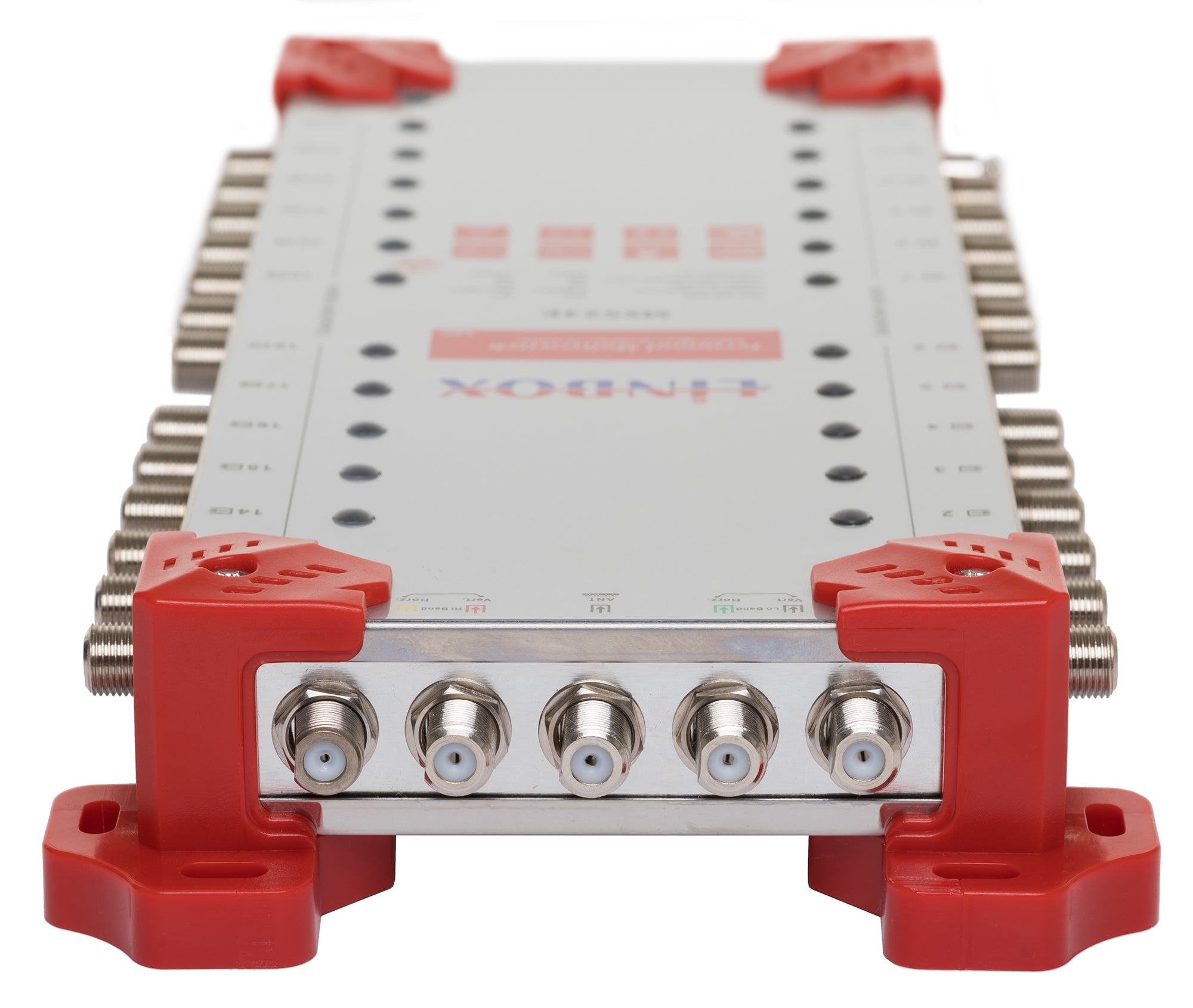

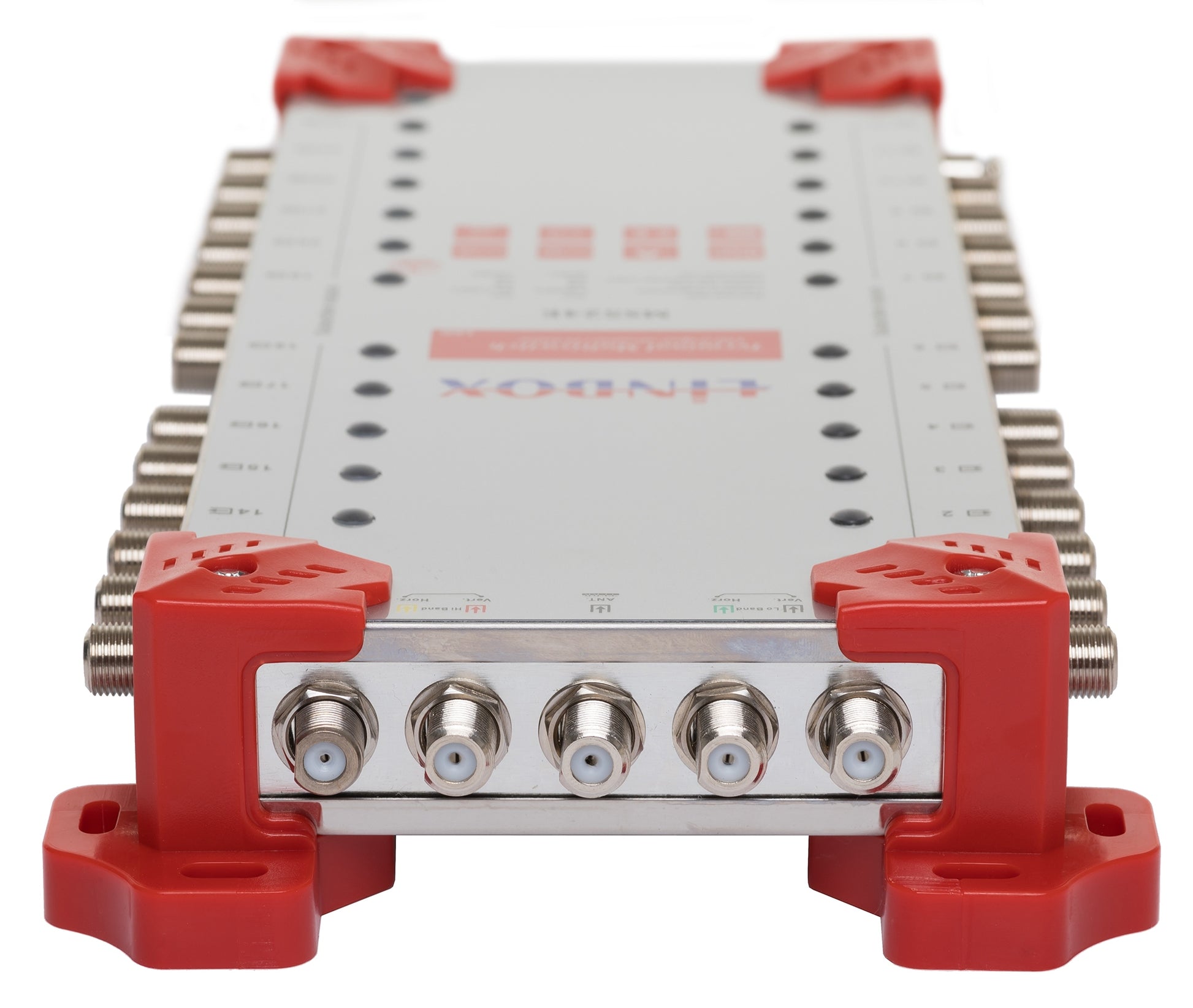

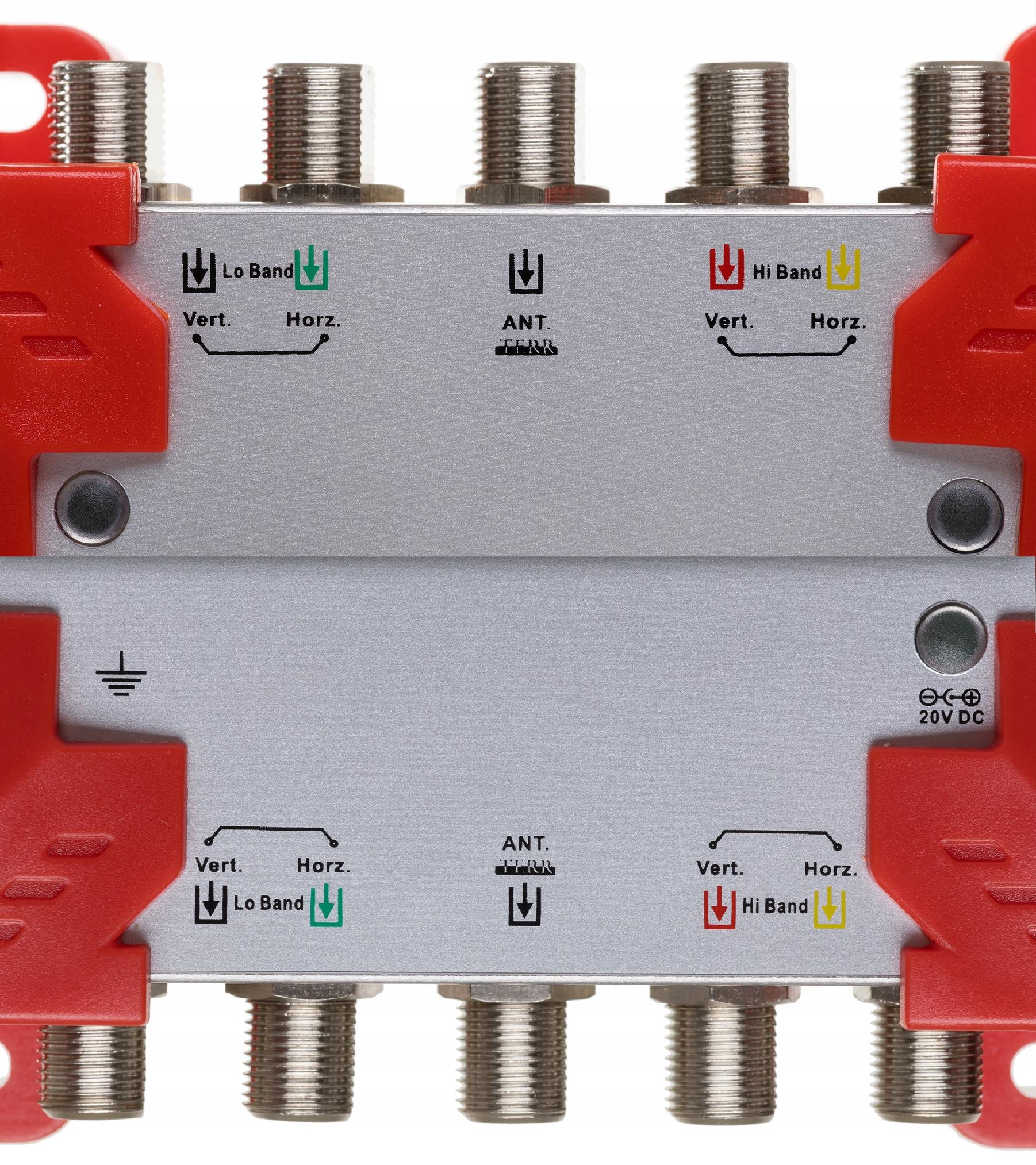

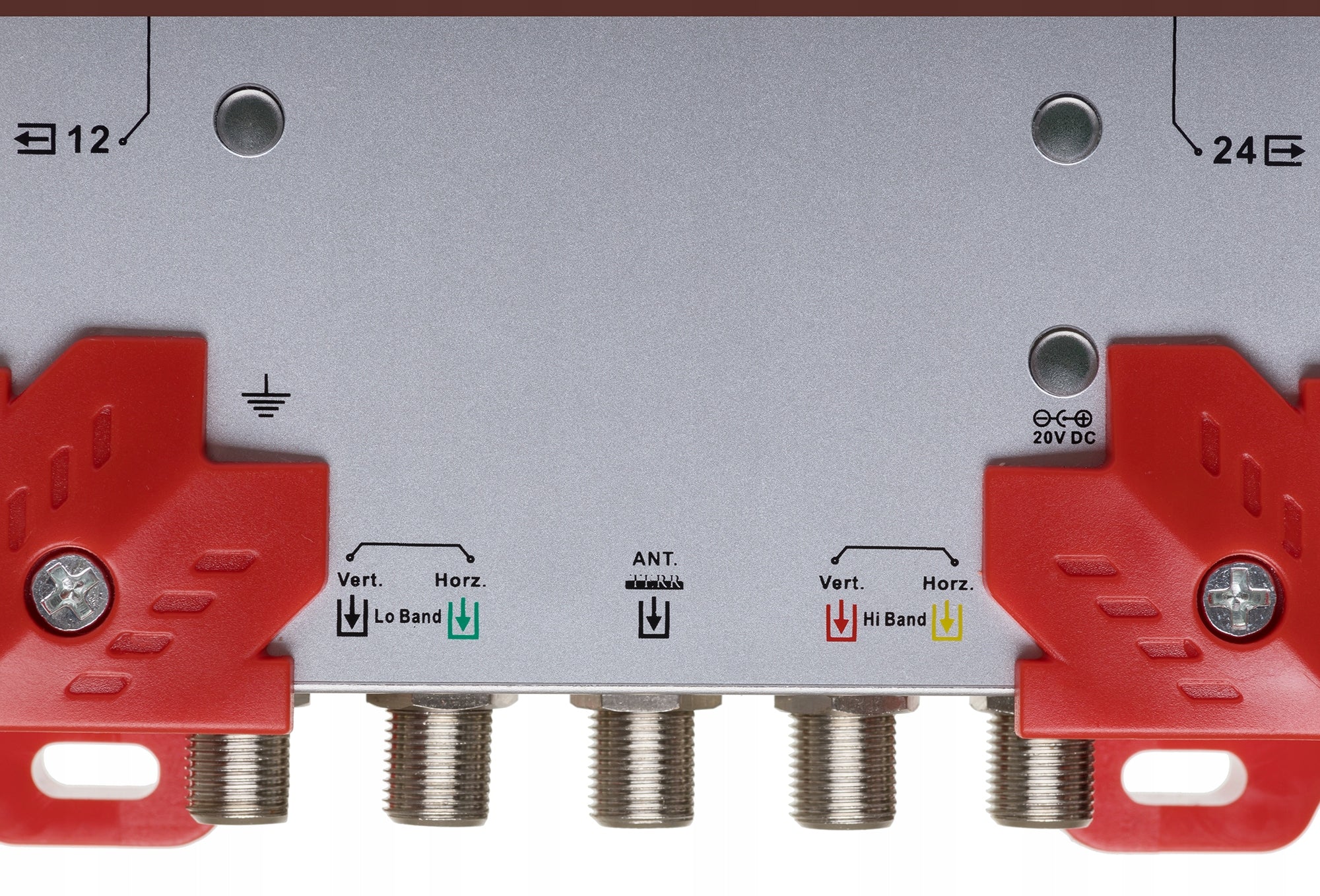

W górnej części multiswitcha jest 5 wejść do podłączenia sygnału z 1 satelity oraz z anteny naziemnej. Cztery wejścia do podłączenia konwertera quattro są oznaczone odpowiednio Vert/Lo, Horz/Lo, Vert/Hi, Horz/Hi. należy je podłączyć pod tak samo oznaczone wyjścia w konwerterze. Środkowe wejście oznaczone ANT. służy do podłączenia sygnału z anteny naziemnej. Wersja kaskadowa z 4 wyjściami SAT i 1 wyjściem DVB-T do podłączenia kolejnego multiswitcha.

Oznaczenie prawidłowej pracy multiswitcha.

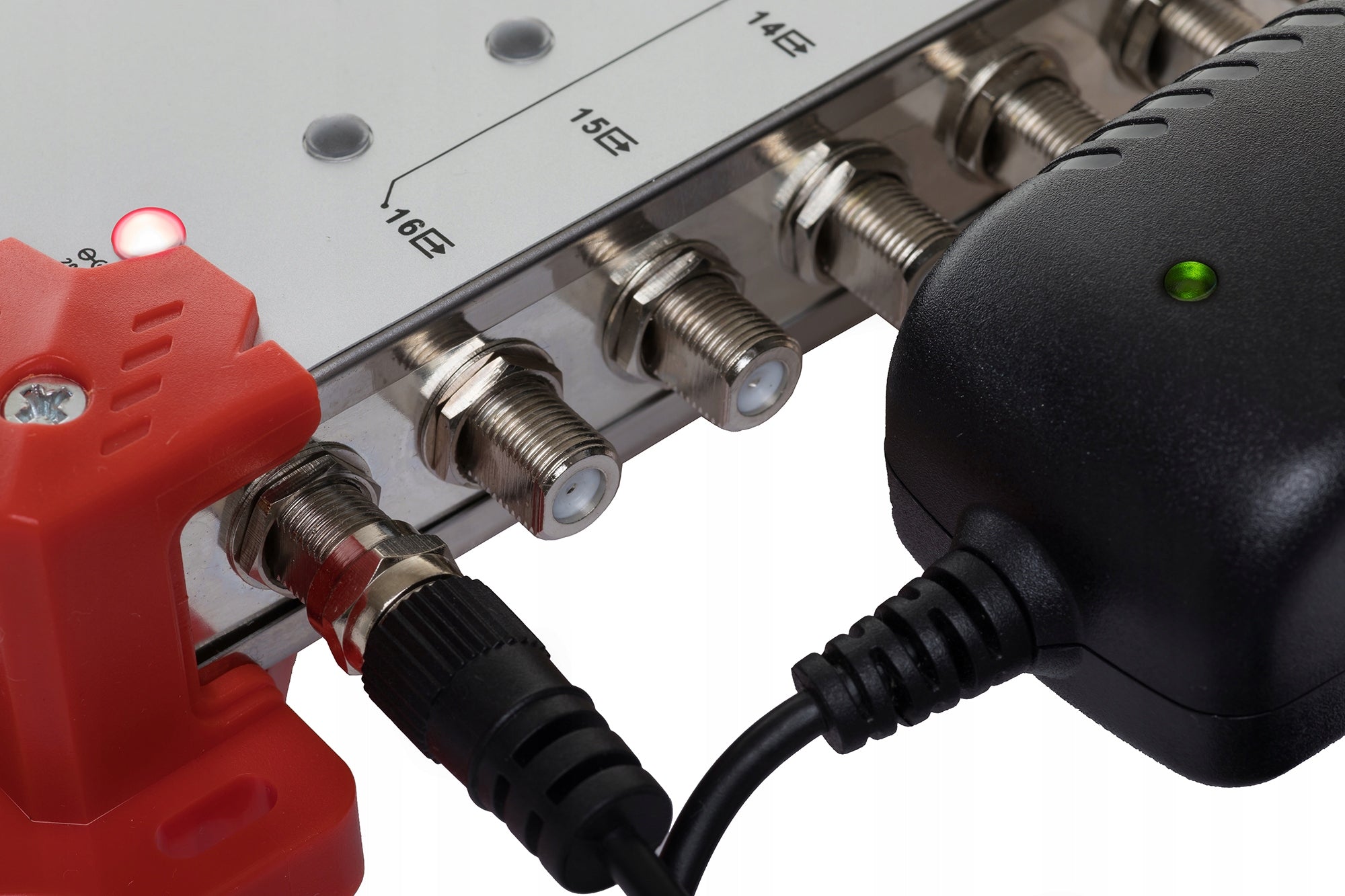

Przy wejściu zasilacza znajduje się dioda LED, której świecenie świadczy o prawidłowym zasilaniu multiswitcha.

Przy każdym wyjściu do podłączenia tunera znajdują się również diody LED. Jeśli dioda świeci oznacza to że pod dane wejście podłączony jest tuner i jest włączony.

Multiswitch i zasilacz wyposażone są w kontrolki LED stanu zasilania. Przy poprawnej pracy obydwie powinny świecić.

Jeżeli po podłączeniu anteny naziemnej i włączeniu zasilania diody na zasilaczu i multiswitchu mrugają świadczy to o zwarciu. Należy natychmiast wyłączyć napięcie i usunąć przyczynę.

Wyjścia multiswitcha.

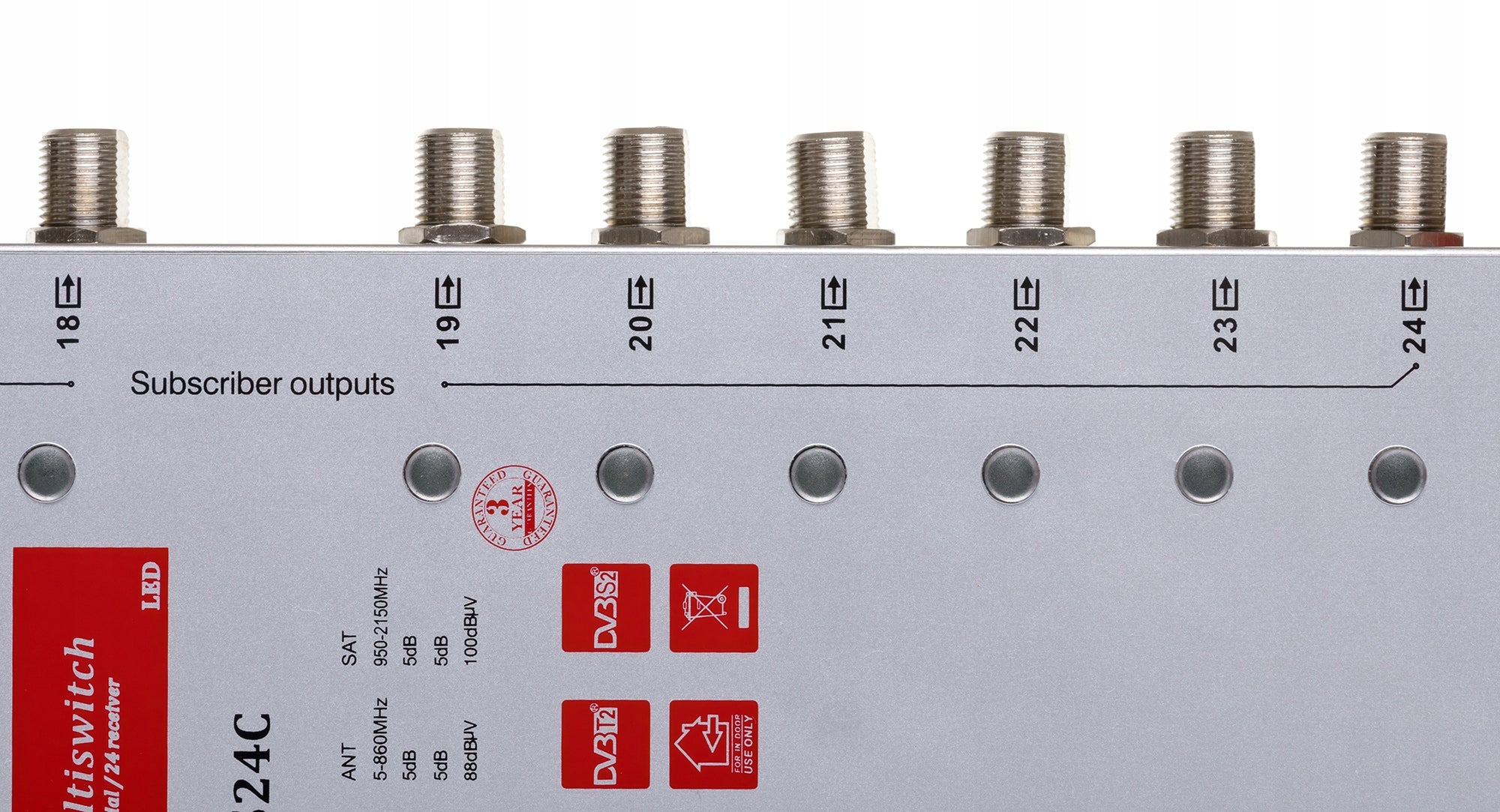

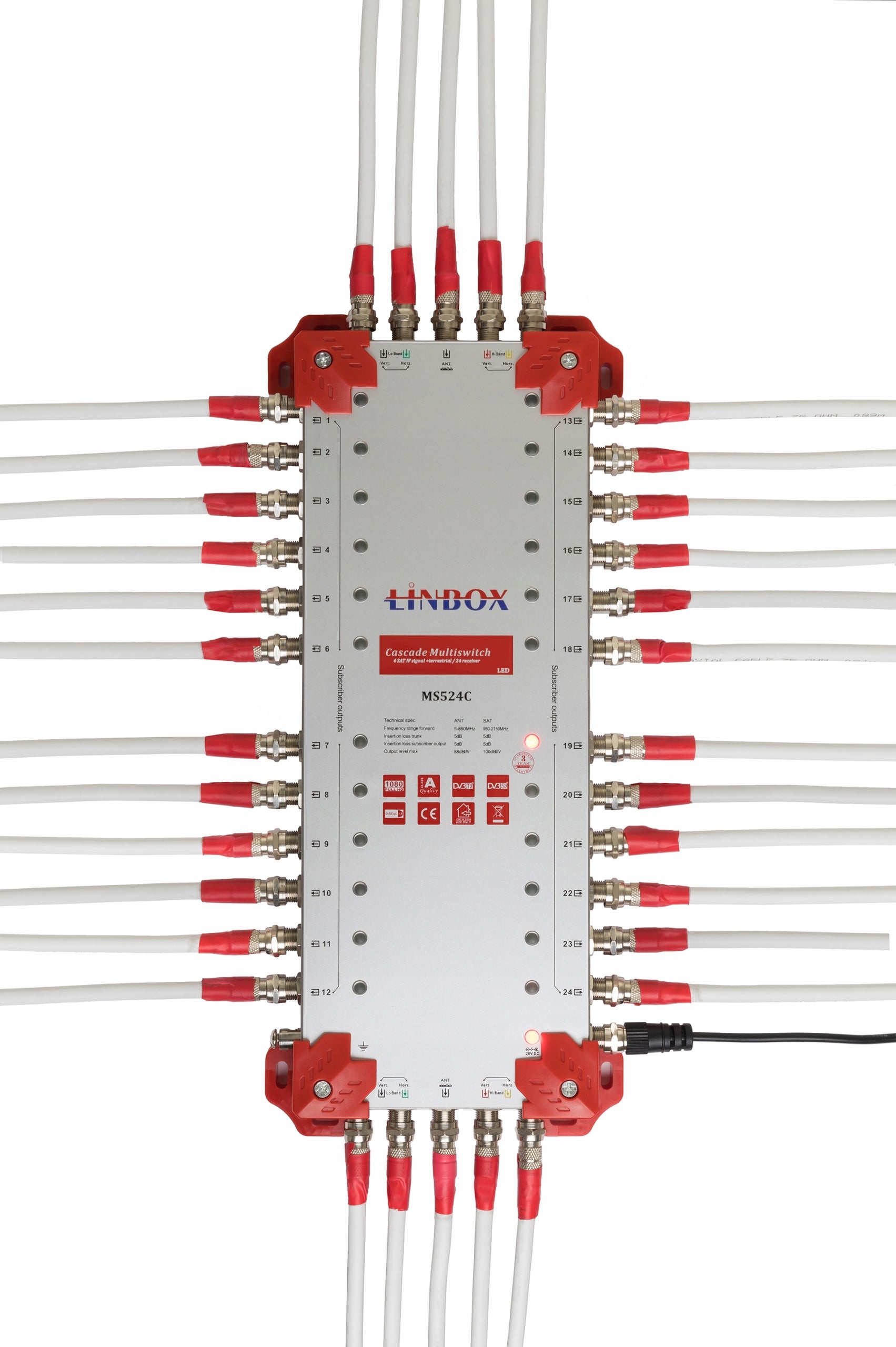

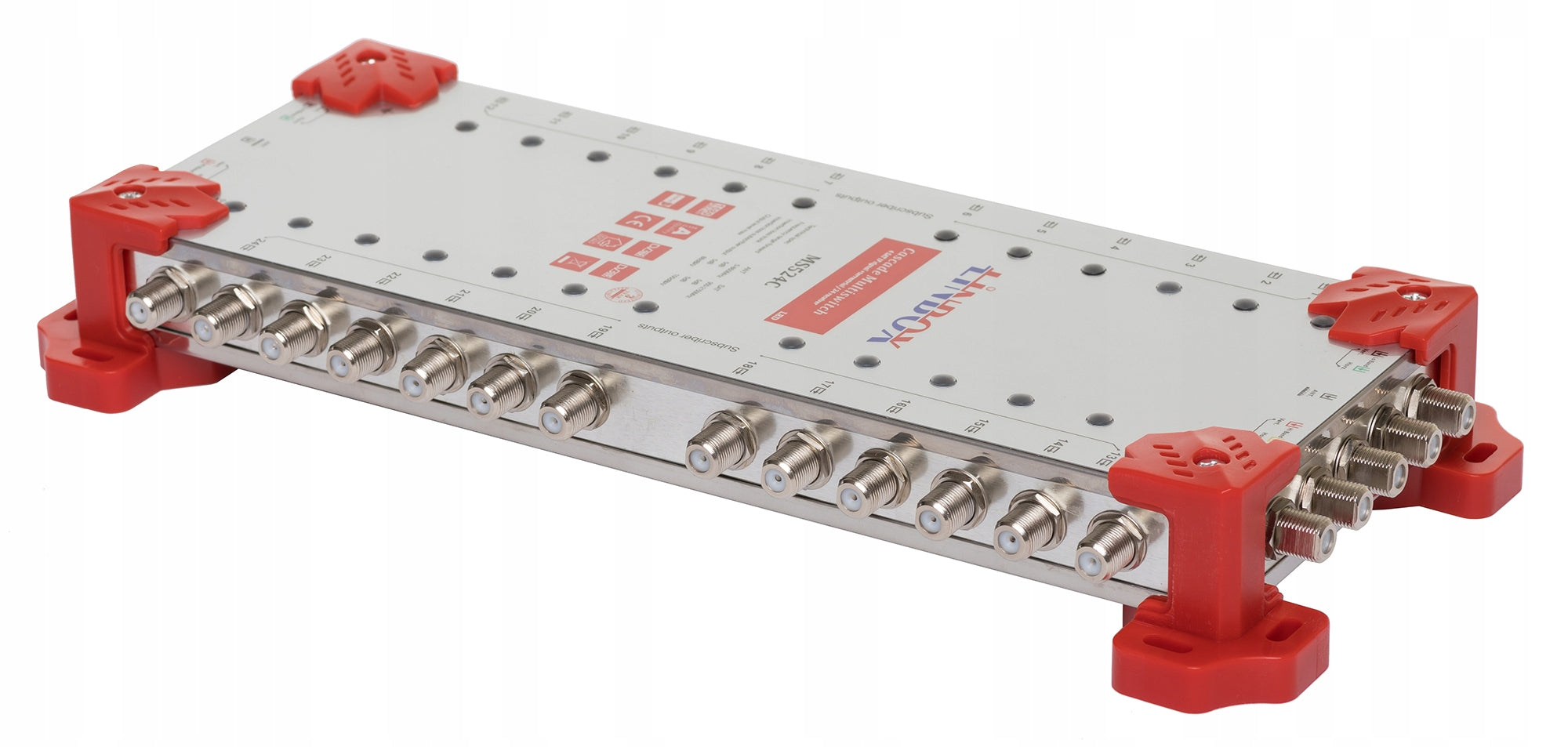

W prawej i lewej stronie multiswitch posiada 24 wyjść do podłączenia maksymalnie 24 tunerów satelitarnych czy naziemnych. Jeśli odbiornik posiada funkcję nagrywania to należy podłączyć do niego 2 przewody z multiswitcha. Wówczas możemy podpiąc maksymalnie do 12 takich odbiorników.

Całość zapakowana jest w niebieski karton.

W komplecie otrzymujesz:

• Multiswitch 5/24 wersja kaskadowa
• Zasilacz 20V 1,2A
