GNIAZDO ANTENOWE RADIOWO TELEWIZYJNE

GNIAZDO ANTENOWE RADIOWO TELEWIZYJNE

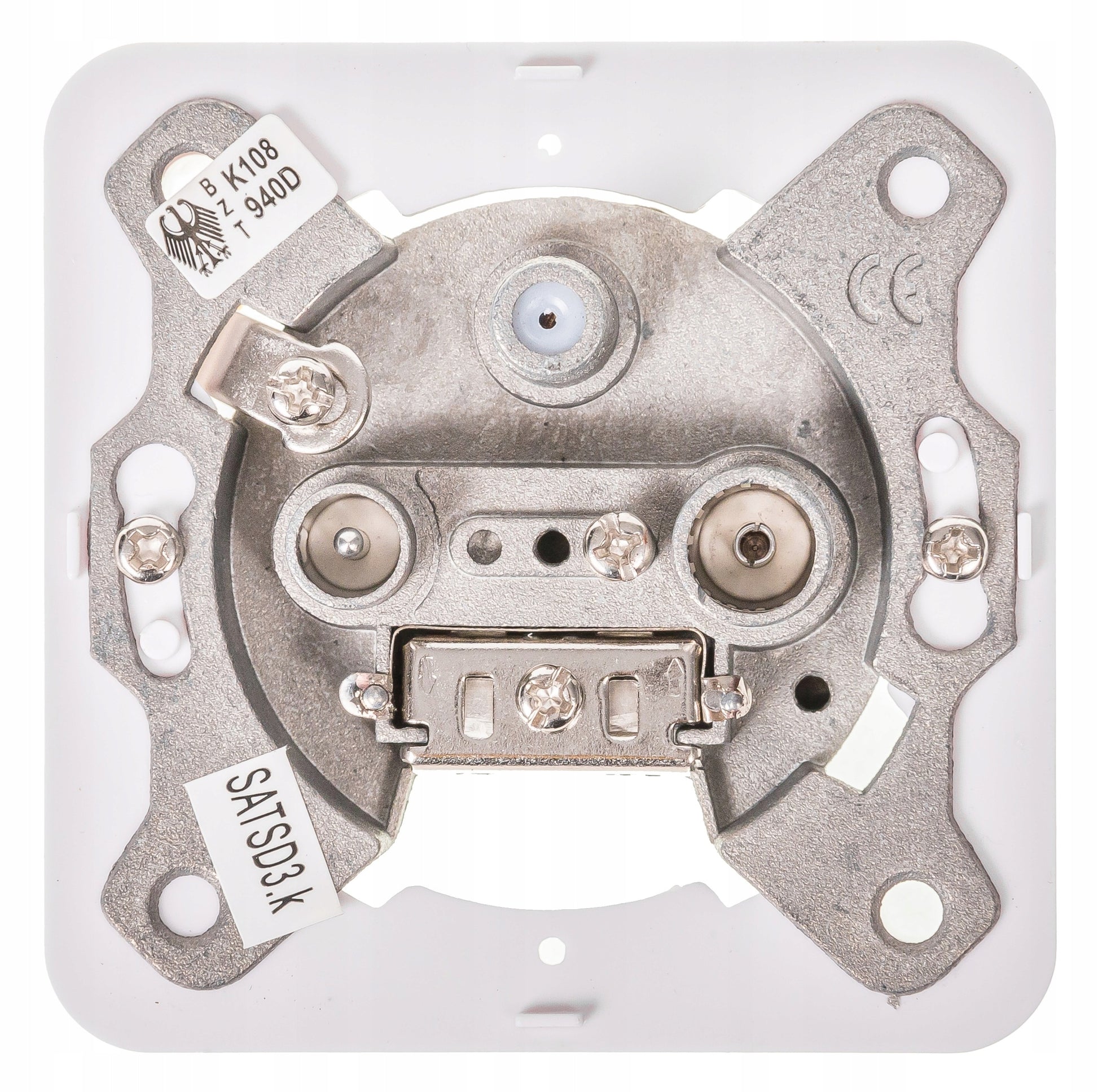

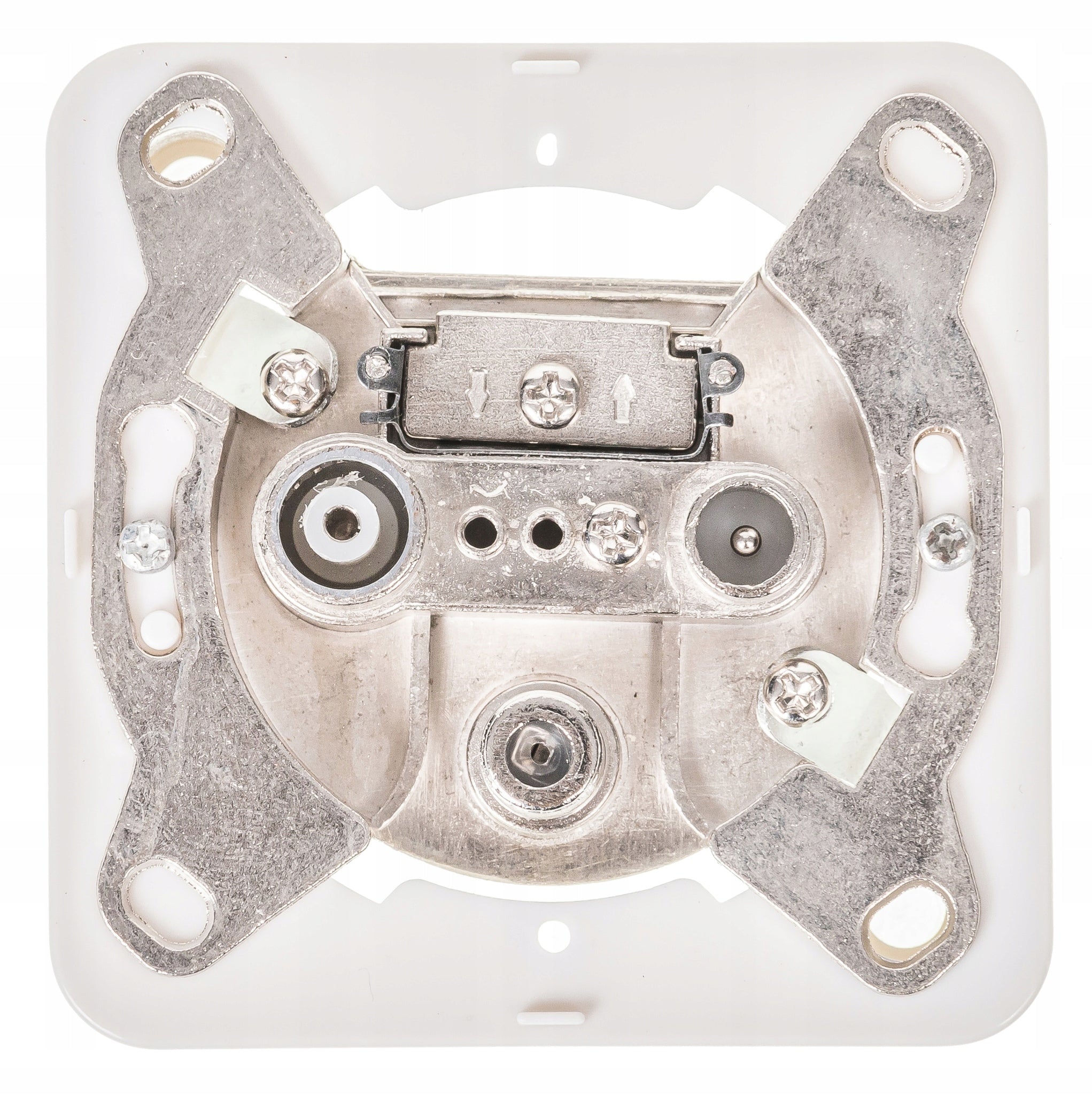

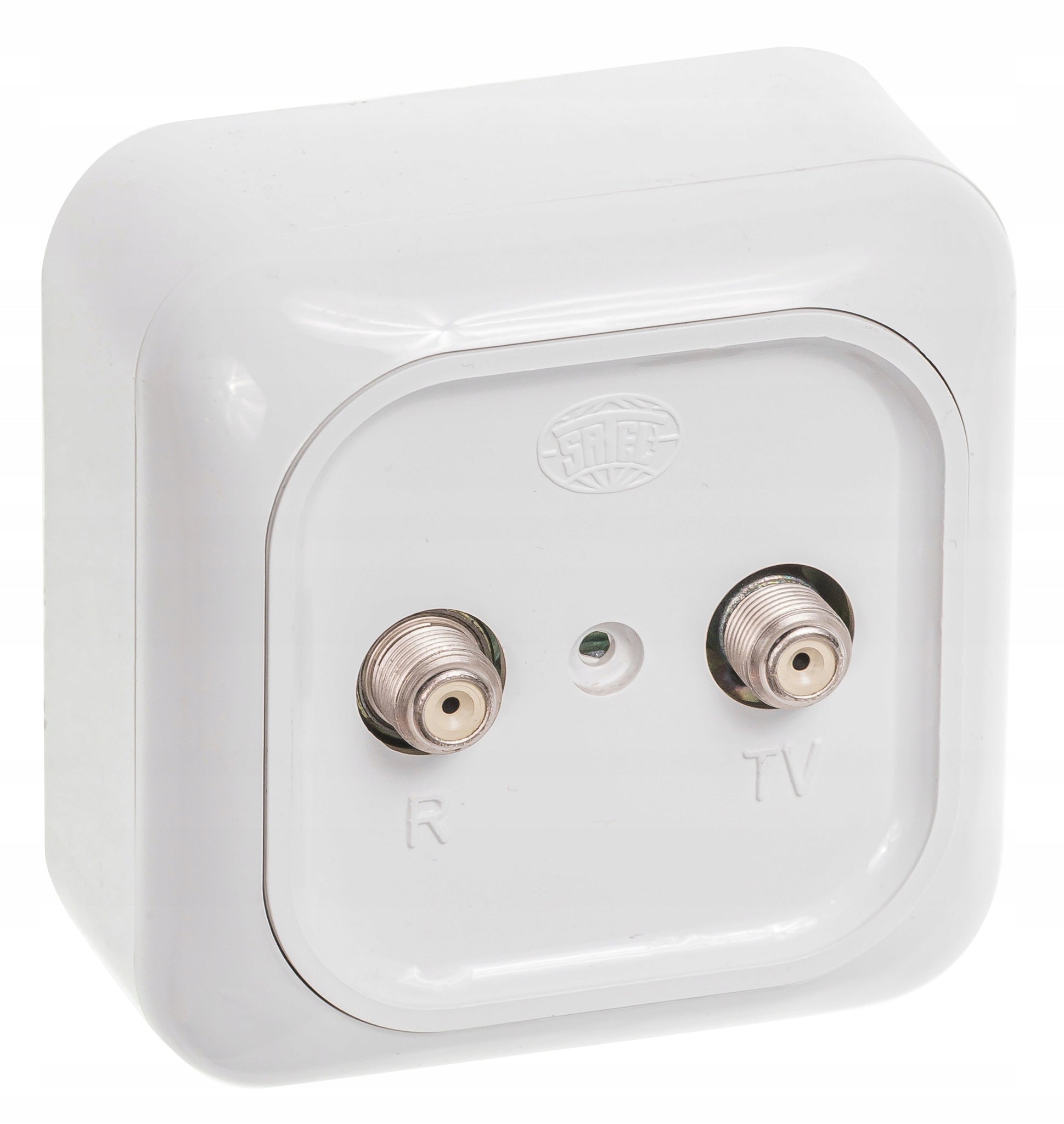

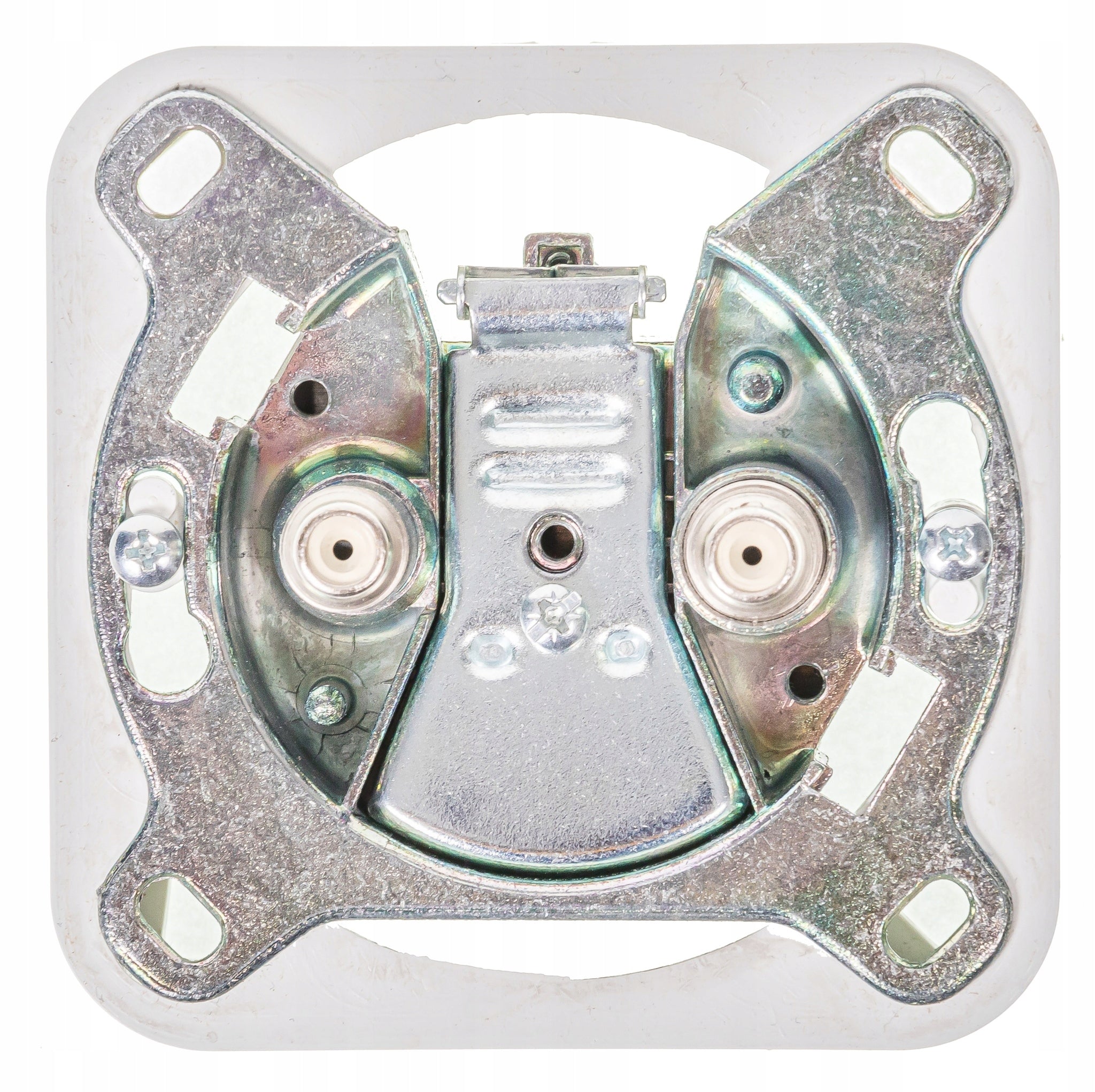

Gniazdo końcowe LINBOX jest przeznaczone do instalacji RTV (multiswitchowych i z sumatorem RTV). Każdą instalację należy zakańczać gniazdem, ponieważ dzięki nim realizuje się wydzielenie sygnałów: RTV. Gniazdo posiada bardzo dobre dopasowanie elektryczne.

Dane techniczne:

• Nazwa produktu,, Gniazdo RTV
• Symbol produktu,, LINBOX
• Pasma pracy,, RTV
• Zakres częstotliwości, MHz, 5-68, 118-862
• Dopasowanie w pasmach: R, TV, dB, >45
• Tłumienie w pasmach R, TV, dB, <3

DANE TECHNICZNE:

Pasma częstotliwości przenoszonych sygnałów:

• Do wyjść R i TV: 5 - 862 MHz

Tłumienie wtrąceniowe w pasmach przenoszenia:

• Do wyjść R i TV: 5 - 790 MHz... 4dB, 790 - 862 MHz... 6dB

Tłumienie przenikowe pomiędzy wyjściami (min.)

• R i TV: 5 - 862 MHz... 22dB

Tłumienie odbić (min.) na wejściu w przedziałach częstotliwości:

• RTV: 5 - 300 MHz... 18 dB, 300 - 750 MHz... 12 dB, 750 - 862 MHz... 7 dB

Tłumienie odbić na wyjściu:

• RTV: 5 - 300 MHz... 18 dB, 300 - 750 MHz... 12 dB, 750 - 862 MHz... 8 dB

Tłumienie ekranowania: 85 dB
