Elektrozamek trzpieniowy rewersyjny SL-200JG

Elektrozamek trzpieniowy rewersyjny SL--200JG

Opis

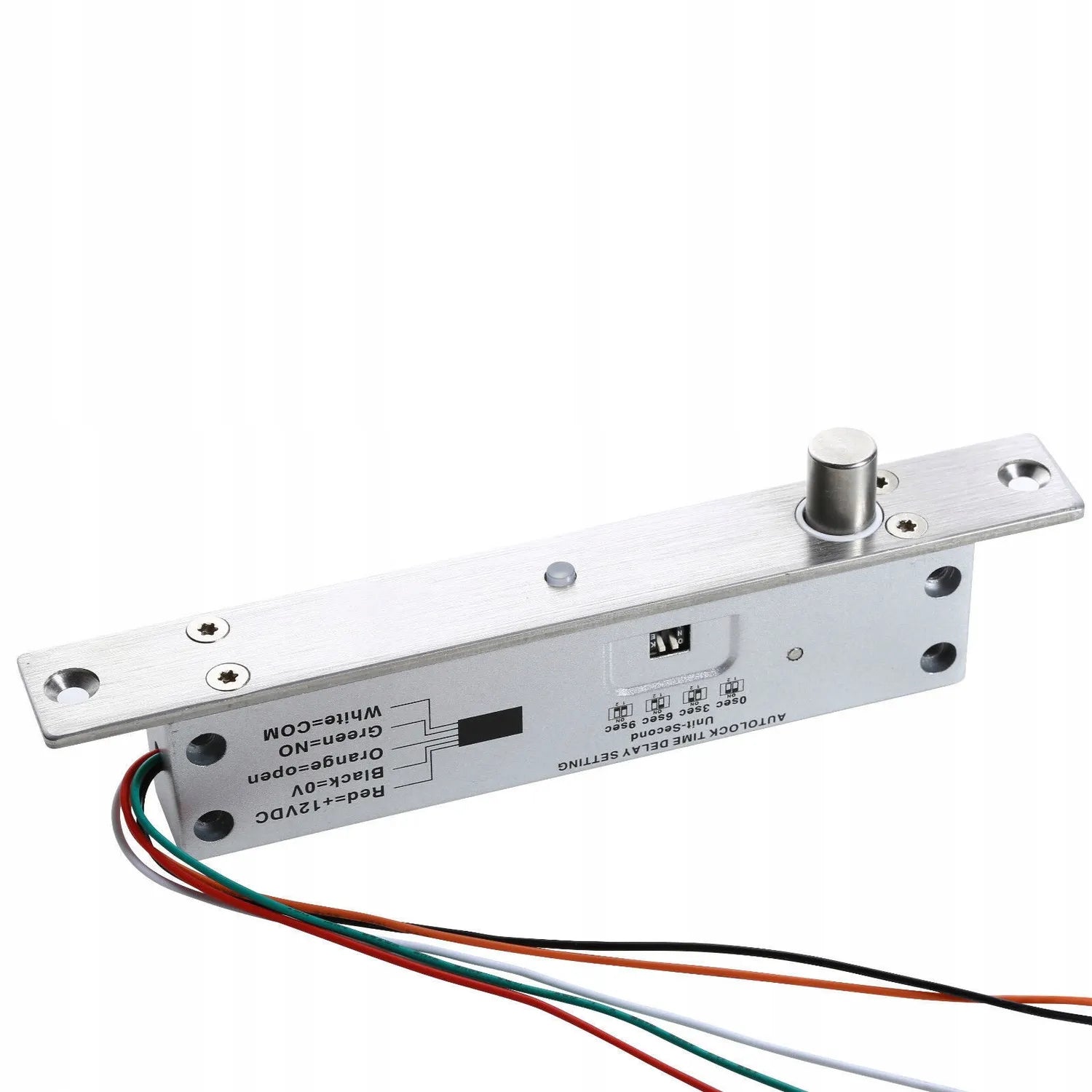

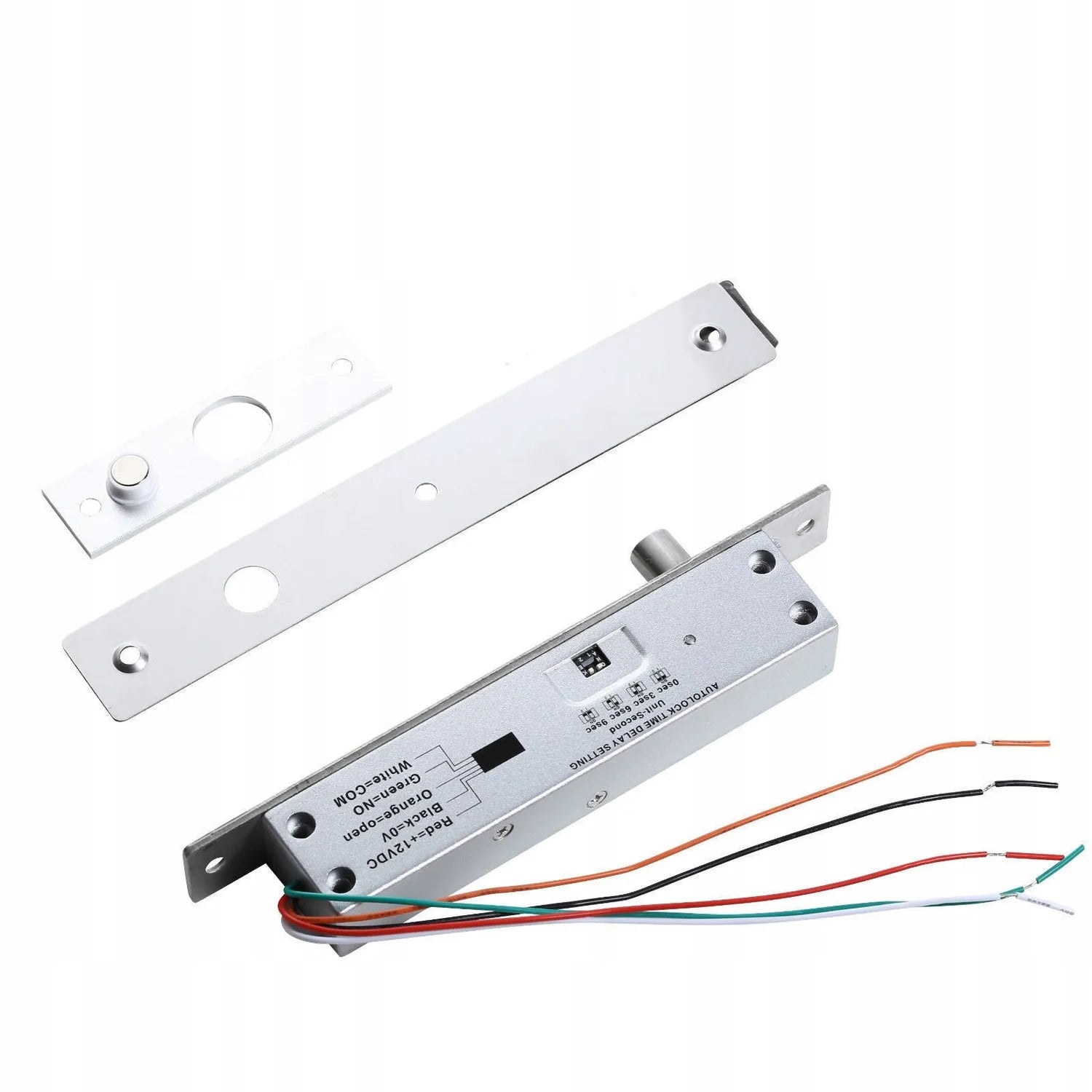

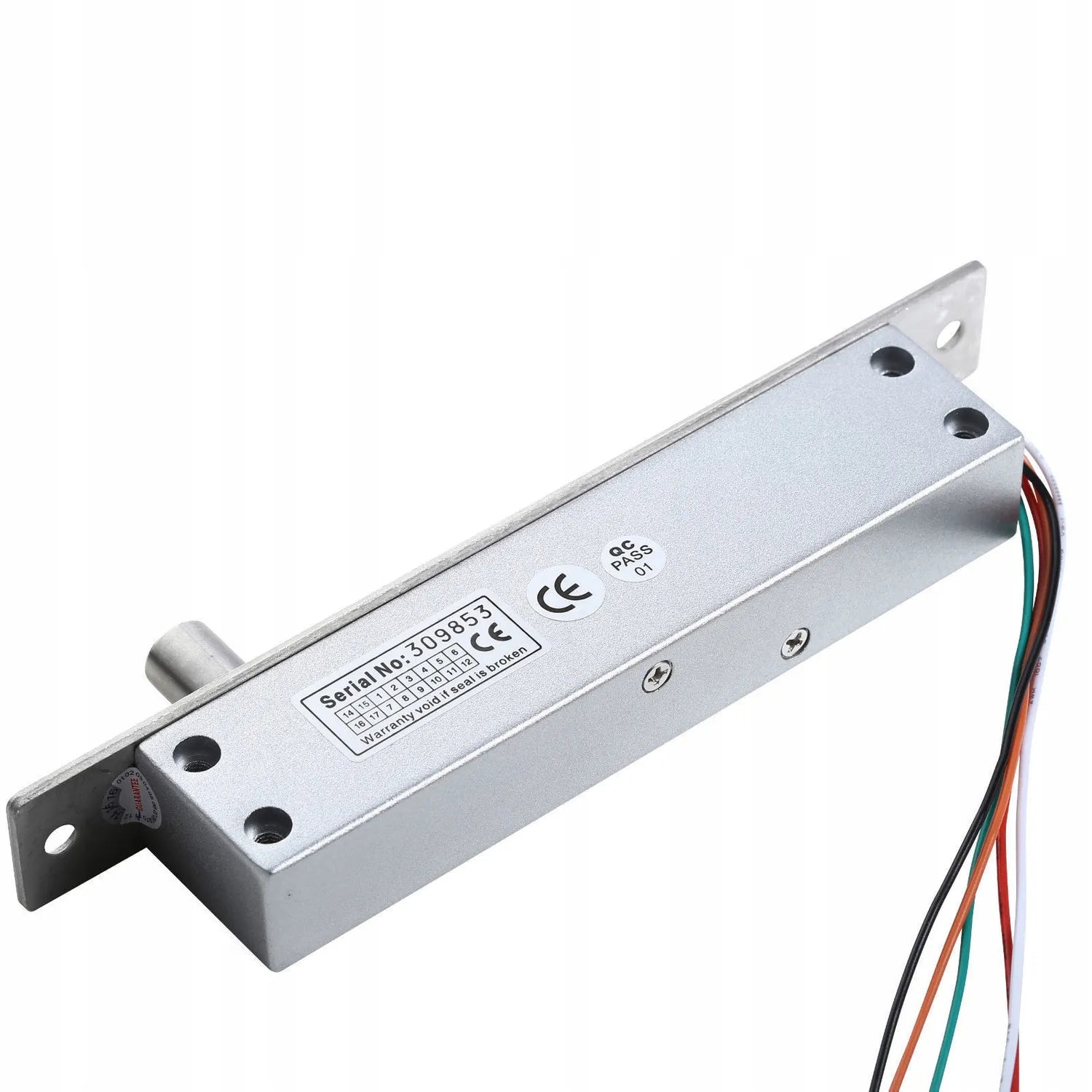

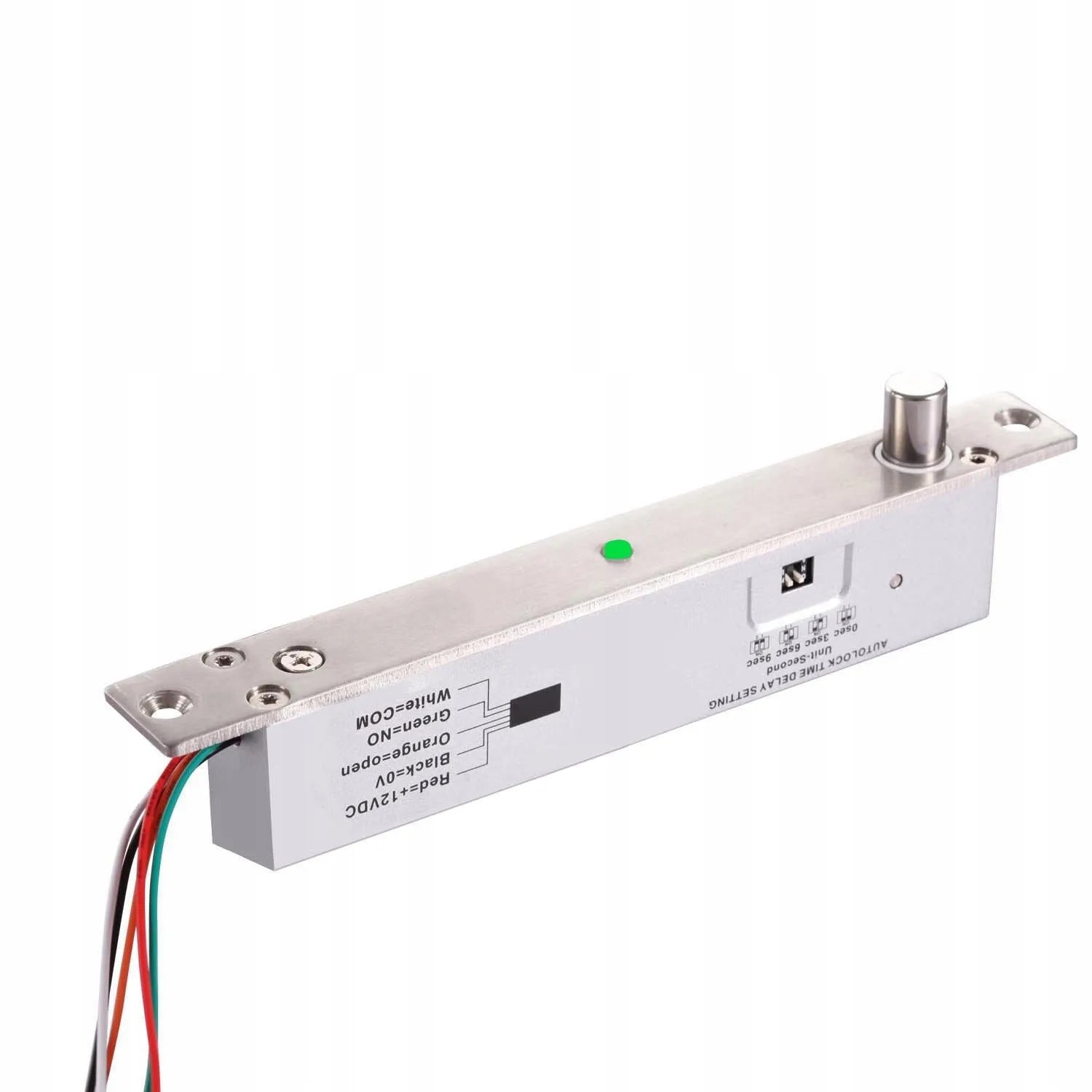

Elektrozamki trzpieniowe LINBOX są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800 lub 1000 kg.

Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia)

Autoblokada

Elektrozamek trzpieniowy wyposażony jest w system automatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.

Zwłoka czasowa

Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach wewnątrz obudowy elektrozamka. Możliwe ustawienia: 0 / 3 / 6 sekund zwłoki po zwolnieniu sygnału sterującego otwarcie drzwi.

Status zamka

2 dodatkowe przewody (biały, żółty) służą do sprawdzania czy drzwi są zamknięte czy nie.

Do przewodów (czarny,niebieski) można podłączyć klawisz EXIT.

Specyfikacja

Typ elektrozamka

NO (rewersyjny, drzwi otwarte bez napięcia)

Maks. nacisk na drzwi

800 kg

Zasilanie 12 DC

Pobór prądu – praca (pobór chwilowy) 900mA/12V

Pobór prądu - czuwanie 130mA/12V

Zwłoka czasowa 0, 3, 6 sekund

Autoblokada ok. 9 sekund

Wymiary elektrozamka 205 x 35 x 41 mm

Wymiary płytki montażowej 90 x 25 x 2 mm

Temperatura pracy -10～+55℃

Wilgotność względna otoczenia 0~90%(bez kondensacji)
